Трехпозиционный вакуумный выключатель сочетает в себе три функции в одном шкафу

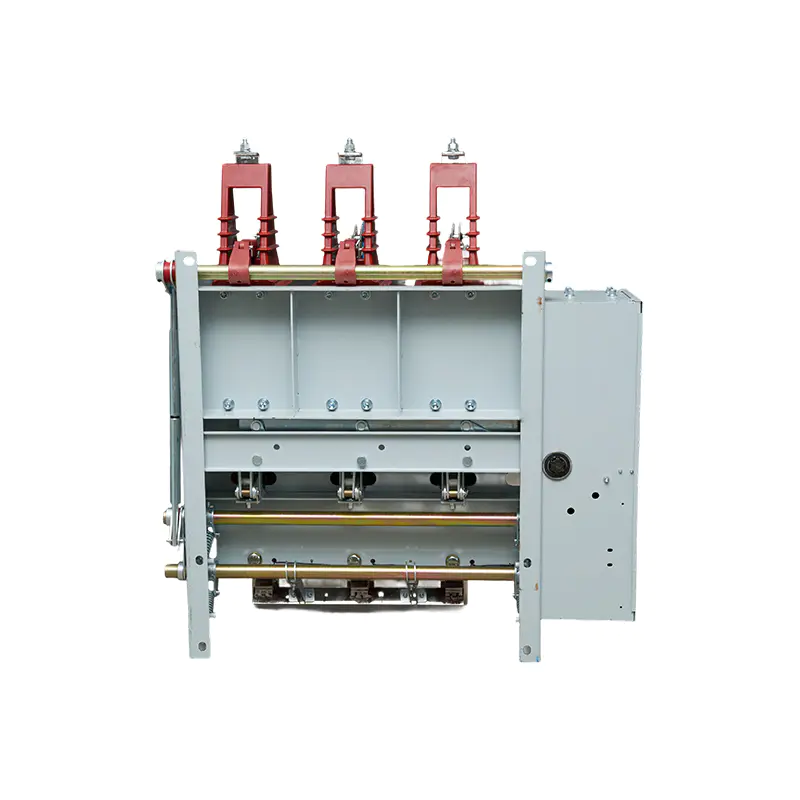

A Трехпозиционный вакуумный выключатель объединяет работу нескольких устройств в одном шкафу, и цифры по установке ВЗД 12 кВ показывают, что это значит для площади помещения, эксплуатации и номиналов. Устройство объединяет функции изоляции, заземления и прерывания, а также использует вакуумное гашение дуги на этапе прерывания. В качестве предполагаемого использования производитель указывает подстанции, промышленные и горнодобывающие предприятия, а также интеллектуальные сети.

Три функции

Прерывание – это работа вакуумного прерывателя. При размыкании контактов под нагрузкой дуга гасится внутри герметичной камеры, а герметичная конструкция также защищает контактный зазор от пыли. Изоляция и заземление осуществляются разъединителем и заземлителем. Блок ВЗД объединяет разъединитель, автоматический выключатель, заземлитель и датчик под напряжением в одном узле, тогда как во многих традиционных схемах они рассматриваются как отдельные устройства. Таким образом, трехпозиционный вакуумный выключатель меняет конструкцию шкафа и способ его обслуживания.

Термин «трехпозиционный» обычно описывает изолирующую функцию, имеющую три состояния: подключено, изолировано и заземлено. В трехпозиционном вакуумном выключателе заземление цепи после ее изоляции является обычным шагом перед началом работ с кабелями или оборудованием.

Эксплуатация и блокировка

Устройство поддерживает электрическое и ручное управление и имеет механическую защиту от блокировки. Этот трехпозиционный вакуумный выключатель подходит как для стационарной, так и для съемной установки. Блокировка существует для блокировки операций, которые не должны выполняться в одном и том же состоянии оборудования, поэтому блокировка имеет значение везде, где разъединитель, выключатель и заземлитель используют один узел, как это происходит в трехпозиционном вакуумном выключателе.

Если длительный срок службы является приоритетом, доступен дополнительный пружинный механизм с постоянными магнитами. Интегрированная структура также позволяет выполнять требования по включению в одном блоке, что снижает риск сбоев блокировки, вызванных проблемами сборки при сборке всего распределительного устройства.

Площадь компактного шкафа

Стандартный шкаф имеет ширину 480 мм, глубину 1000 мм и высоту 1800 мм. Эти размеры дают занимаемую площадь 0,48 квадратных метра на шкаф, а десять шкафов, расположенных рядом, занимают 4,8 метра ширины без учета торцевых панелей и шкафов расширения шин. Эта арифметика является отправной точкой при установке вакуумного выключателя на 12 кВ в помещении подстанции, где площадь пола на городской территории требует реальных затрат.

Компактный размер обусловлен воздушной изоляцией, которая соответствует требованиям технических спецификаций электроэнергетики по электрическому зазору и частичному разряду. Гибкие конфигурации шин и возможности расширения позволяют подключать шкаф к другим типам шкафов, поэтому панель трехпозиционного вакуумного выключателя может использоваться в смешанной схеме.

Шкаф изготовлен из стального листа с алюминиево-цинковым покрытием толщиной 2,0 мм, согнутого и собранного для обеспечения прочности, малого веса и устойчивости к коррозии. Четыре независимых отсека содержат низковольтное оборудование, шины, выключатель и кабели.

Рейтинги и выбор модели

Вакуумный выключатель ВЗД 12 кВ рассчитан на напряжение 12 кВ, выдерживаемое одноминутное напряжение промышленной частоты 42 кВ и грозовое импульсное напряжение 75/85 кВ. Номинальная частота составляет 50/60 Гц, а номинальный ток фидера составляет от 630 до 1250 А, при этом входная линия указана в том же диапазоне. Вспомогательные цепи рассчитаны на выдерживаемое напряжение промышленной частоты 2000 В. Номинальный ток отключения при коротком замыкании и номинальный кратковременно выдерживаемый ток указаны как 25 кА или 31,5 кА, а устройство рассчитано на 30 операций отключения при коротком замыкании. Два выдерживаемых напряжения описывают изоляцию: значение промышленной частоты соответствует нормальной частоте электропитания в течение одной минуты, а значение грозового импульса соответствует быстрому скачку напряжения, создаваемому молнией.

Трехпозиционный вакуумный выключатель предлагается в двух перечисленных моделях: ВЗД-12КВ/630-25КА и ВЗД-12КВ/1250-31,5КА. Они соединяются в пары на 630 А с током 25 кА и на 1250 А с током 31,5 кА. Два числа определяют выбор. Номинальный ток должен покрывать нагрузку фидера, а ток отключения должен быть не ниже ожидаемого тока короткого замыкания в точке установки. Вакуумный выключатель на 12 кВ, выбранный по этим двум номерам, будет соответствовать как нагрузке, так и сети.

Chengxi Electric предлагает это Трехпозиционный вакуумный выключатель на OEM/ODM и оптовой основе. Площадь основания, указанные характеристики и две модели, приведенные выше, дают покупателям данные, необходимые для сравнения трехпозиционного вакуумного выключателя с другим распределительным устройством.
