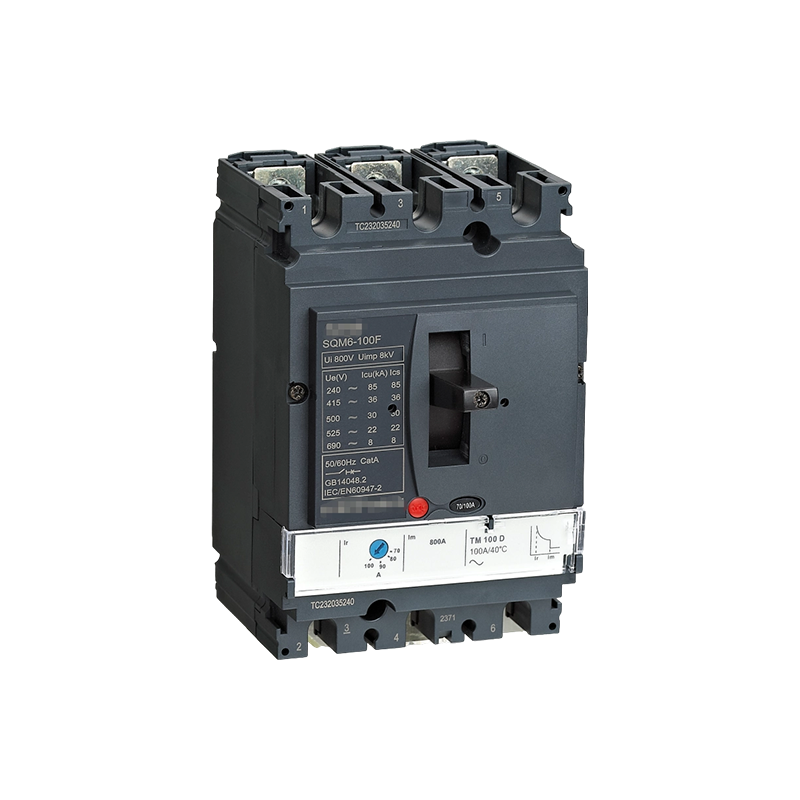

Автоматический выключатель в литом корпусе (MCCB)

Конкурентные преимущества продукта
Гарантия безопасности «сильного прерывания»: предельная отключающая способность 35 кА, способная быстро отключать сильные токи короткого замыкания (например, короткие замыкания оборудования и неисправности линий), предотвращая распространение неисправности на всю систему распределения электроэнергии и защищая основное оборудование, такое как распределительные шкафы и кабели.
Интеллектуальная логика защиты: встроенная защита от перегрузки (характеристика отключения 10In), защита от короткого замыкания, мониторинг аномалий тока в реальном времени:
Медленное срабатывание при перегрузке во избежание ложного срабатывания;
Мгновенное отключение при коротком замыкании для отключения опасного тока.
Прочная литая конструкция корпуса. В корпусе использован высокопрочный изоляционный материал, обеспечивающий:
Отличная изоляция: предотвращение протечек и утечки;
Механическая прочность: ударопрочность и пыленепроницаемость, подходят для сложных условий распределения электроэнергии (например, заводских цехов и подвалов).
Типичные сценарии применения
Промышленная сфера: магистральные линии распределения электроэнергии на заводах, схемы управления двигателями (например, вентиляторами и насосами), защита электропитания для автоматизированных производственных линий;
Коммерческие здания: распределительные коробки, центральное кондиционирование воздуха, лифты и другие системы распределения электроэнергии при больших нагрузках в торговых центрах и офисных зданиях;
Инфраструктура: Низковольтные системы распределения электроэнергии в центрах обработки данных и комнатах связи, обеспечивающие безопасность электропитания основного оборудования, такого как серверы и коммутаторы.

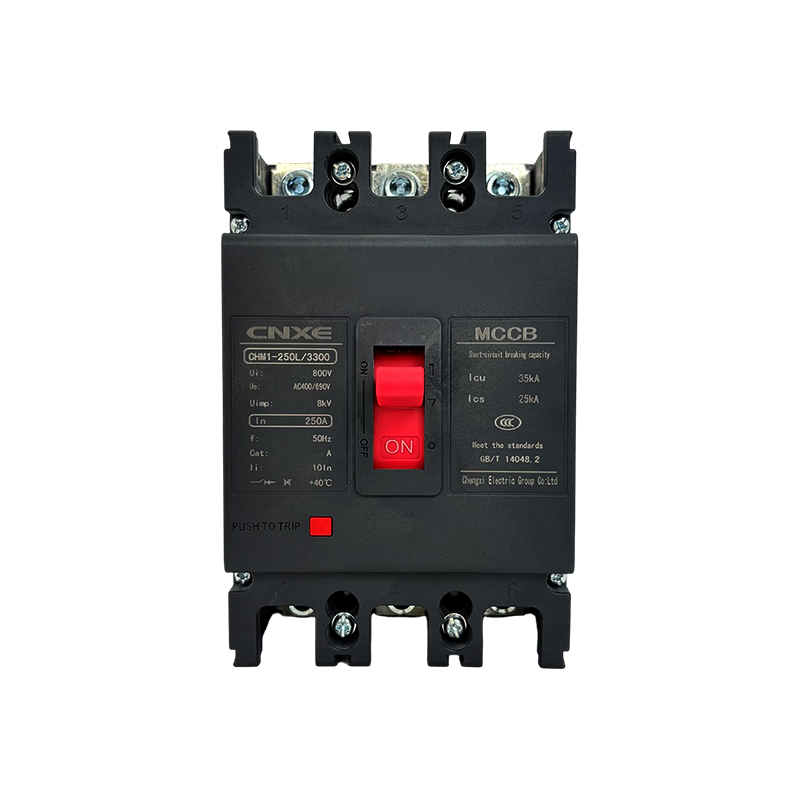

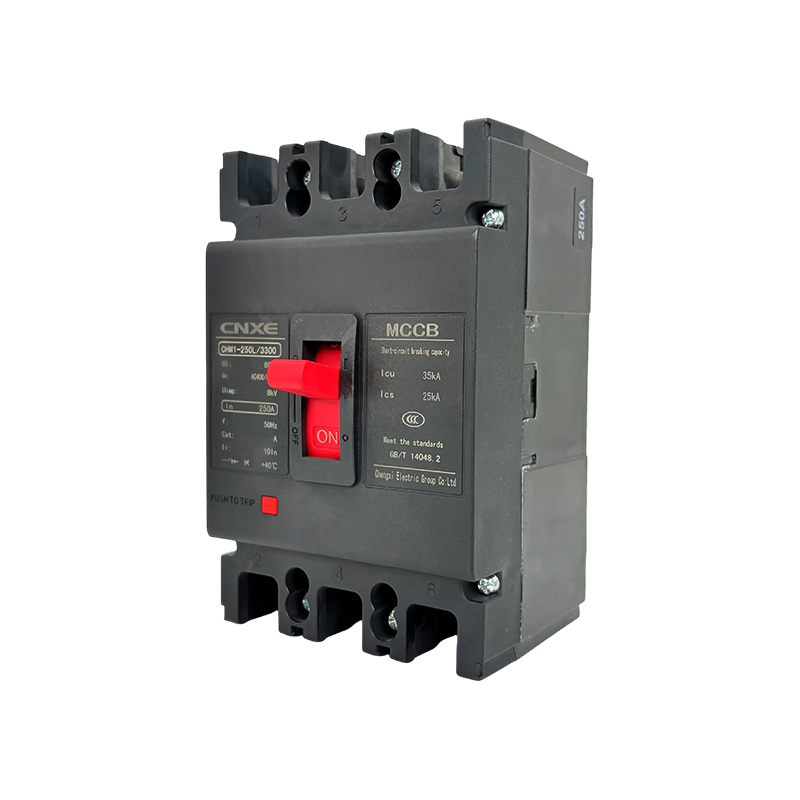

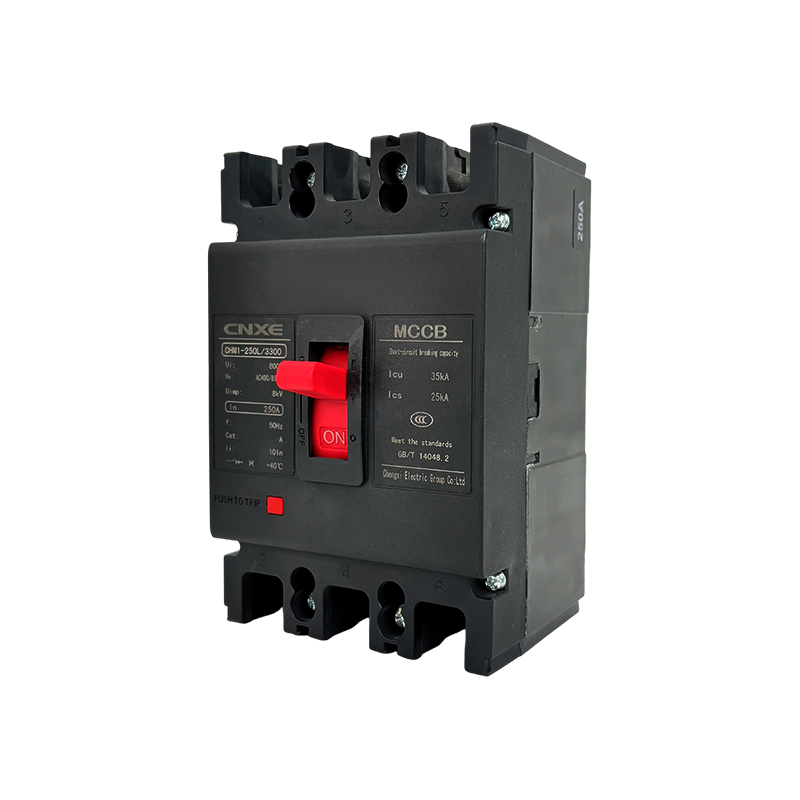

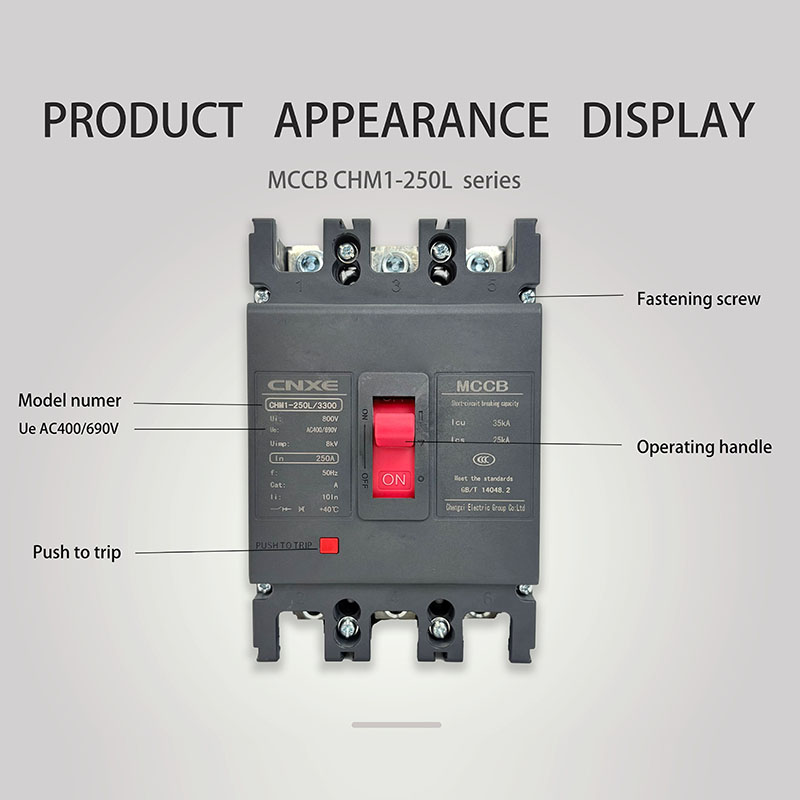

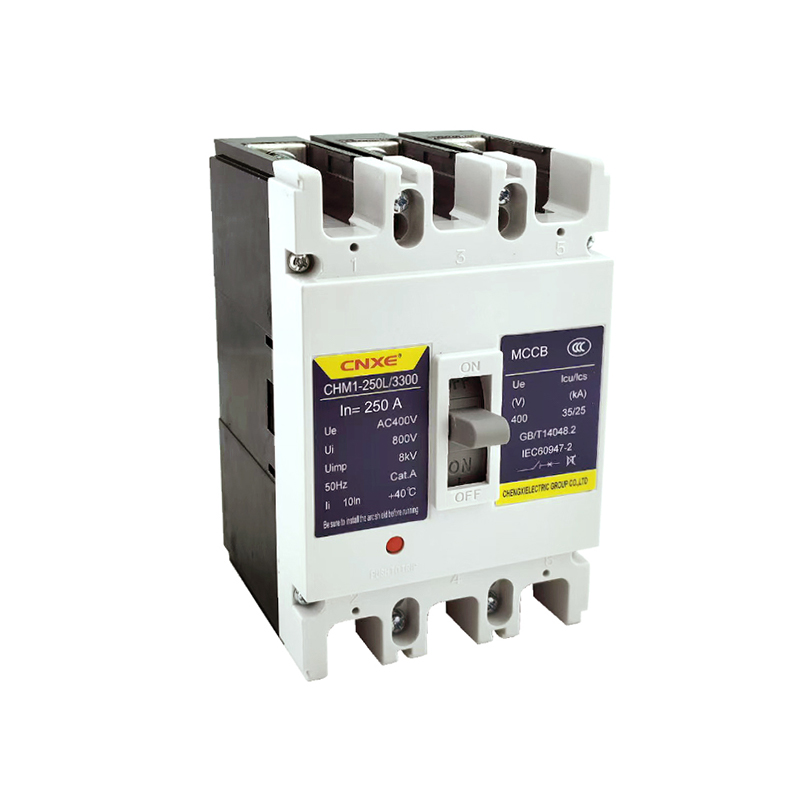

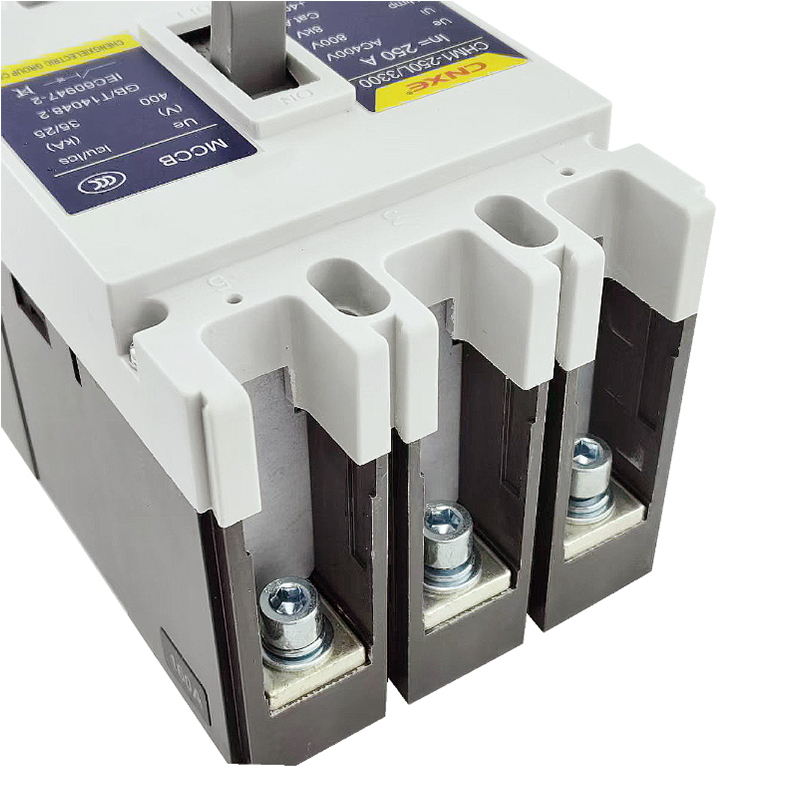

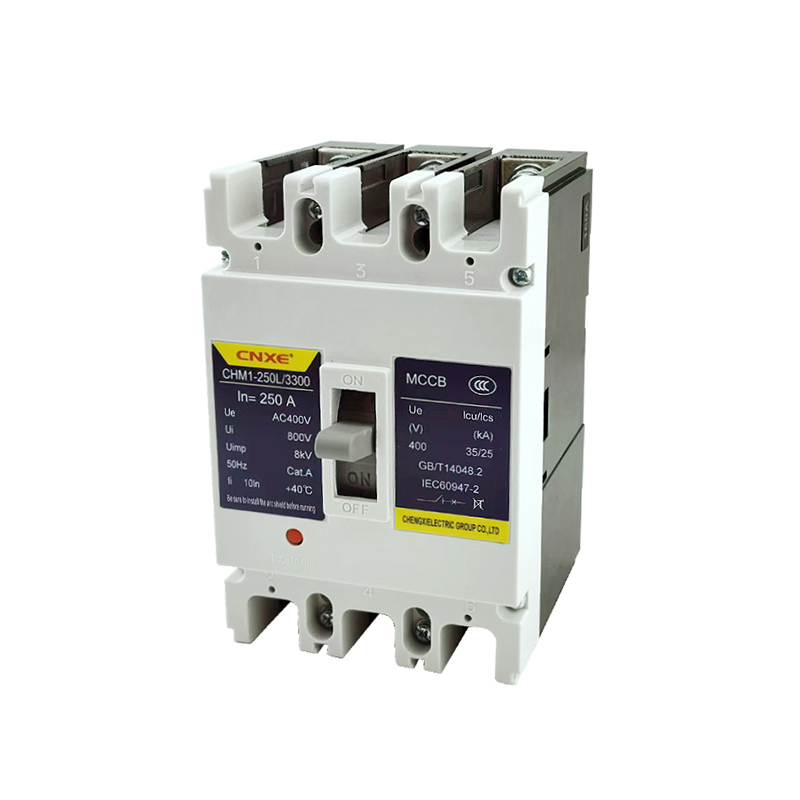

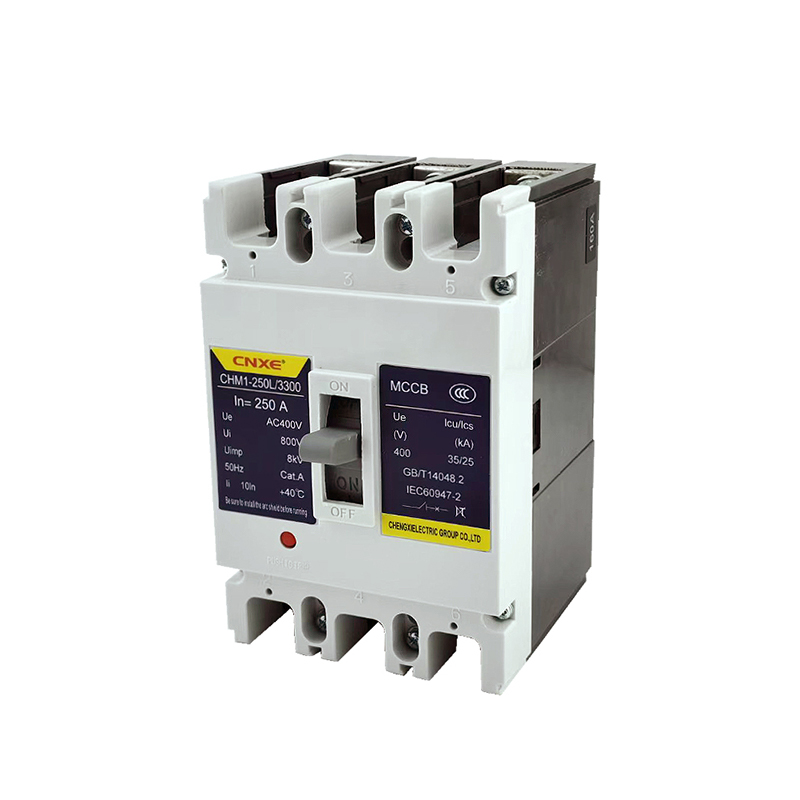

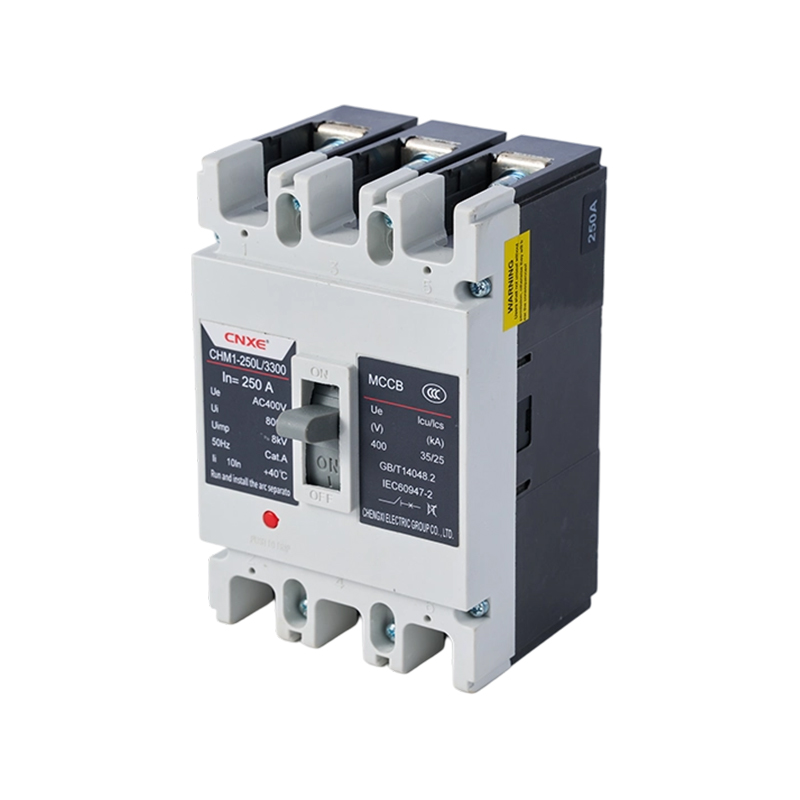

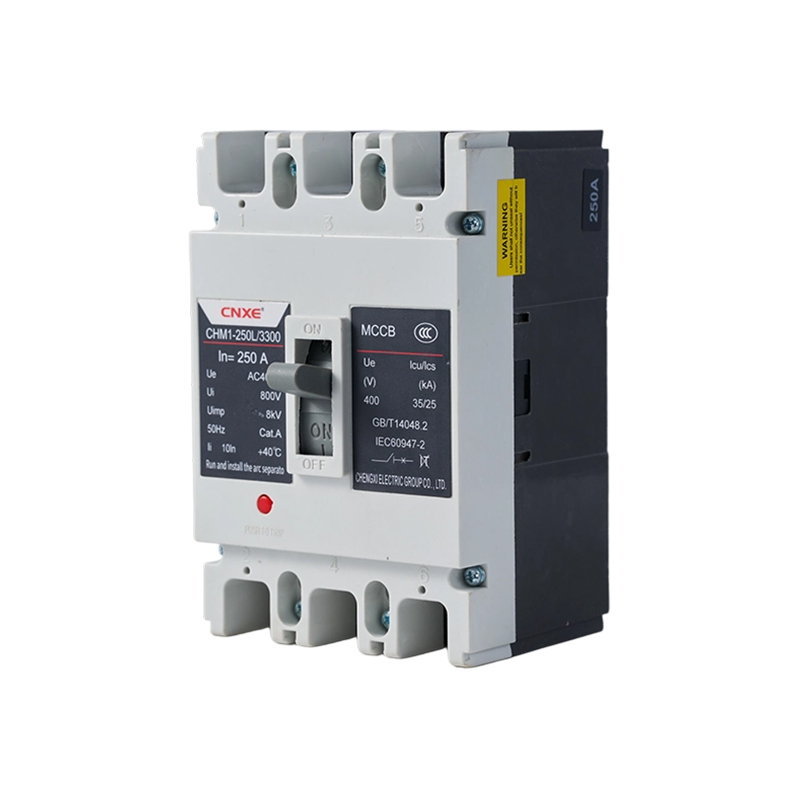

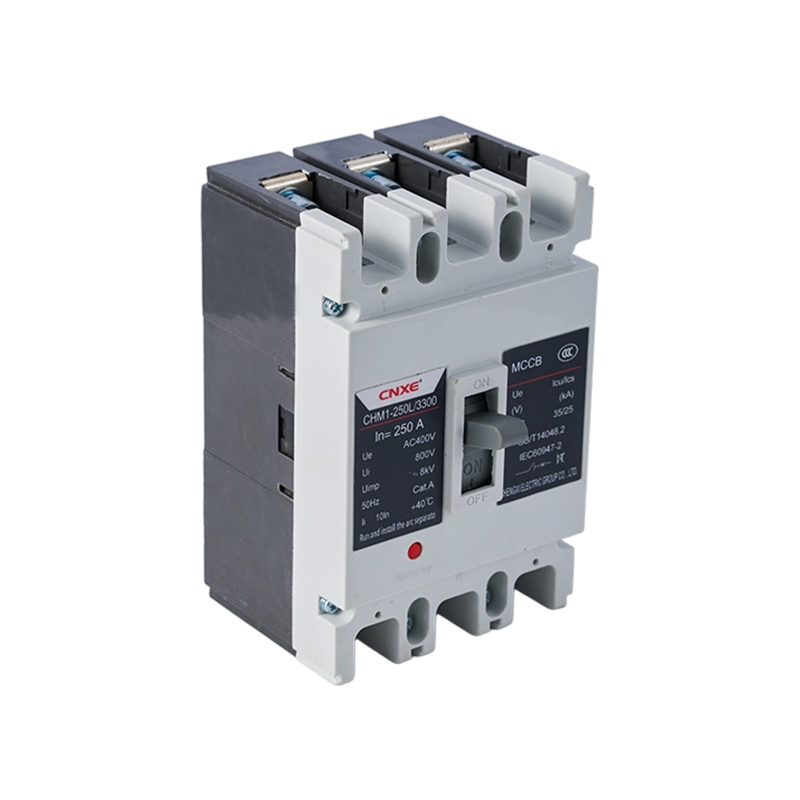

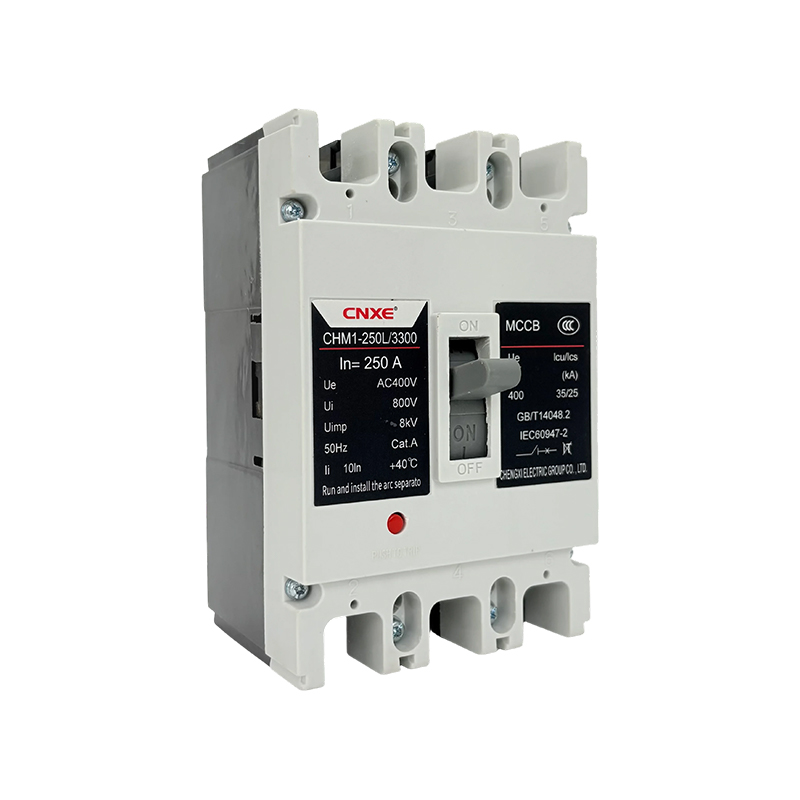

Автоматический выключатель в литом корпусе CNXE CHM9-250L/3300 с его основными характеристиками: большой ток 250 А и высокая отключающая способность 35 кА в сочетании с надежной защитой и прочной конструкцией обеспечивает двойную гарантию «безопасной стабильной работы при прерываниях» для средних и крупных низковольтных систем распределения электроэнергии, что делает его эффективным решением для промышленного и коммерческого распределения электроэнергии.

1. Технология термомагнитного срабатывания «Точная защита».
При перегрузке биметаллическая полоса медленно нагревается и изгибается, вызывая срабатывание автоматического выключателя (чувствительность можно регулировать через Ir);
При коротком замыкании электромагнитная катушка мгновенно включается, размыкая цепь (Im задает мгновенный порог защиты), балансируя потребности «предотвращения ложного срабатывания» и «быстрого отключения».
2. «Многоцелевой» дизайн с поддержкой нескольких напряжений.
Один продукт рассчитан на напряжение 220 В (бытовое) → 380 В (промышленное) → 690 В (высоковольтное оборудование), что устраняет необходимость иметь на складе несколько моделей для разных напряжений, сокращая затраты на закупки и складские запасы.

Он совместим с обычными средами распределения электроэнергии переменного тока и может гибко применяться в трехфазных цепях с различными требованиями к напряжению. Способность автоматического выключателя выдерживать перенапряжения, такие как удары молнии, обеспечивает безопасность оборудования при мгновенных высоковольтных помехах. В случае короткого замыкания он может безопасно прервать цепь при максимальном значении тока короткого замыкания, эффективно отключая неисправную цепь и защищая системное оборудование. Он имеет литой корпус, обладающий превосходными изоляционными характеристиками и механической прочностью. Управление простое, с четким индикатором «ВКЛ», показывающим состояние замкнутой цепи. Он может эффективно справляться с перегрузками и короткими замыканиями в линиях электропередачи, быстро отключая цепь и защищая расположенное ниже электрооборудование. Он широко используется в низковольтных системах распределения электроэнергии на промышленных предприятиях, в коммерческих зданиях и других местах, обеспечивая надежную защиту электробезопасности и стабильную работу системы.

Характеристики: Охватывает 240 В (жилое помещение) → 690 В (высокое промышленное напряжение)
Точный электронный контроль отключения.
Диапазон номинального тока: 250–630 А, плавно регулируемый (устанавливается с помощью расцепителя Micrologic 2.3), подходит для требований по току от «фидеров средней нагрузки» до «шин больших нагрузок».

Электронный расцепитель с трехступенчатой защитой:
Длительная задержка (Ir): Медленное отключение при перегрузке, с регулируемым порогом в зависимости от характеристик нагрузки (например, пусковой кривой двигателя) во избежание ложного отключения;
Короткая задержка (Isd): Задержка отключения на начальной стадии короткого замыкания (нефатальный ток), определение приоритета подачи питания на критические цепи и сокращение масштабов отключений электроэнергии;
Мгновенное (Im): мгновенное отключение при сильных коротких замыканиях, быстрое устранение неисправностей и защита безопасности оборудования.
По сравнению с термомагнитным отключением: электронное отключение обеспечивает более точную кривую защиты и более гибкую настройку порога (поддерживает сложные настройки, такие как 0,4–1 раза Ir), подходящее для особых нагрузок, таких как шкафы компенсации конденсаторов и двигатели с регулируемой частотой.
Стандарты и совместимость

Международная сертификация: Соответствует стандартам IEC/EN 60947-2 (ЕС/международный) и NEMA AB1 (Северная Америка), непосредственно отвечая требованиям доступа для многонациональных проектов.
Частота: совместима с 50/60 Гц, подходит для внутренних и международных электросетей.

Конкурентные преимущества продукта
1. Электронная технология отключения, самоадаптирующаяся к окружающей среде: автоматически компенсирует влияние температуры на параметры защиты (например, снижение номинальных характеристик при 40 ℃), обеспечивая точность защиты; Память неисправностей: записывает причину последнего отключения (перегрузка/короткое замыкание), помогая обслуживающему персоналу быстро обнаружить проблемы.

Основные преимущества
Точная защита: термомагнитный автоматический выключатель поддерживает регулируемые пороги перегрузки и короткого замыкания, адаптируясь к сложным нагрузкам, таким как запуск двигателя и распределение мощности по основной линии, предотвращая ложные срабатывания.
Совместимость с разными напряжениями: один продукт рассчитан на напряжение от 240 В (бытовое) до 690 В (промышленное высокое напряжение), что позволяет сократить запасы и подходит для экспортных/многонациональных проектов.
Удобство эксплуатации и обслуживания: прозрачное окно интуитивно отображает параметры, кнопка TRIP позволяет выполнить тестирование одним нажатием, а клеммы входа/выхода четко обозначены (1/3/5 для входа, 2/4/6 для выхода).

Типичные сценарии
Промышленное: Управление двигателем (вентиляторы, насосы, регулировка Ir в соответствии с пусковым током);
Коммерческое: Распределение электроэнергии в торговых центрах и центрах обработки данных (адаптация к многоэтажному напряжению);
Экспорт: напрямую соответствует стандартам IEC и совместим с зарубежным оборудованием.

Основные преимущества:
Точная электронная защита: Расцепитель Micrologic 3.3 поддерживает трехступенчатую защиту: длительную перегрузку, кратковременное короткое замыкание/мгновенную защиту с гибкой регулировкой порога, подходящую для сложных нагрузок, таких как двигатели и батареи конденсаторов.
Широкий диапазон напряжения и большой ток: один продукт охватывает напряжение 240–690 В и номинальный ток 800 А, что отвечает потребностям сценариев с высокой нагрузкой, таких как промышленные магистральные линии и вторичные цепи трансформаторов.
Удобство эксплуатации и обслуживания: прозрачное окно интуитивно отображает параметры, память неисправностей помогает в устранении неполадок, а кнопка TRIP позволяет протестировать функцию защиты одним щелчком мыши.

Типичные сценарии:
Промышленное распределение электроэнергии (например, двигатели 690 В, источники питания тяжелого оборудования);
Магистральная защита крупных дата-центров и коммерческих комплексов;
Международные инженерные проекты и экспортное оборудование (соответствующее стандартам IEC, совместимое с несколькими региональными электросетями).
CHM6-800N обеспечивает интеллектуальную защиту сложных систем распределения электроэнергии с высокой нагрузкой благодаря точному электронному управлению отключением, высокому току 800 А и возможности адаптации к различным напряжениям, что подходит для промышленных, коммерческих и международных проектов.

Основные преимущества:
Высокая отключающая способность: предельная отключающая способность 50 кА, быстрое прерывание короткого замыкания и защита безопасности системы распределения электроэнергии.
Трехфазная совместимость: конструкция 3340 совместима с трехфазными цепями с четкими клеммами (верхний вход, нижний выход).
Интуитивная индикация состояния: четкие индикаторы переключения «ВКЛ/ВЫКЛ» с красным индикатором для предупреждения о неисправности.
Двухрежимная защита: тепловое срабатывание для защиты от перегрузки и магнитное срабатывание для быстрой защиты от короткого замыкания, обеспечивающее двунаправленную защиту линий и оборудования;
Максимальная долговечность: серебряный сплав контактирует с огнестойким корпусом, выдерживая более десяти тысяч размыкающих операций для долгосрочной стабильной работы;
Гибкая установка: конструкция на рейке, совместимая со стандартными электрическими шкафами, поддерживающая выдвижную/стационарную установку, адаптируемая к различным схемам распределения электроэнергии.
Применимые сценарии: заводские распределительные шкафы, системы HVAC коммерческих зданий, силовые цепи лифтов и входная защита фотоэлектрических инверторов.
Сертификация: Соответствует международным/национальным стандартам электробезопасности, таким как IEC 60947-2 и GB 14048.2. Сертифицирован CE.
CHM1-400L/3340 обеспечивает надежную термомагнитную защиту трехфазных систем распределения электроэнергии благодаря своей высокой токовой нагрузке 400 А и высокой отключающей способности 50 кА, подходящей для основных цепей в промышленных и коммерческих приложениях.

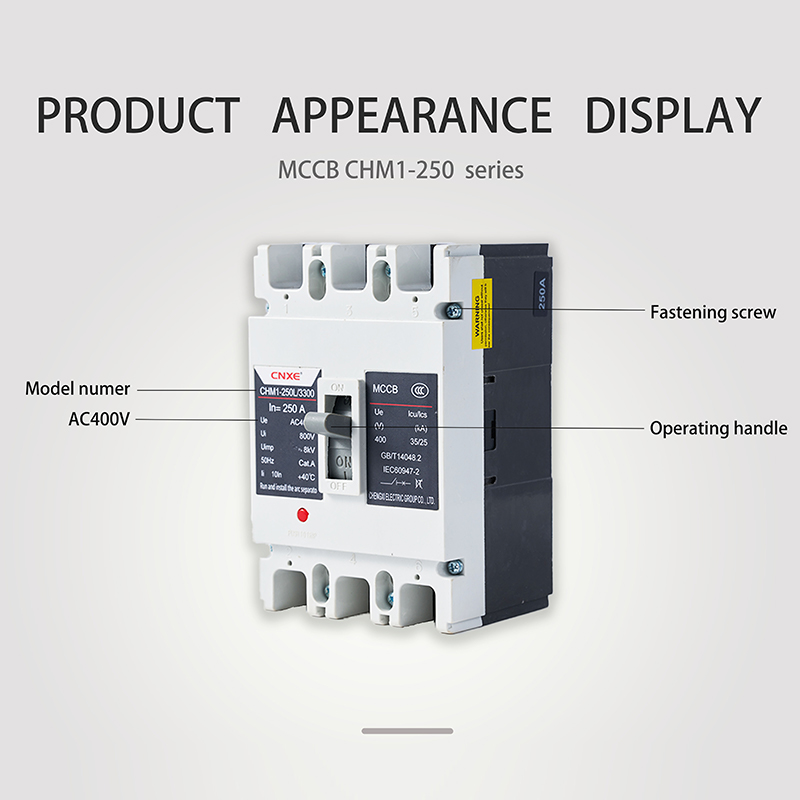

Автоматический выключатель в пластиковом корпусе серии CHM1 в 3-полюсном корпусе с широким диапазоном токов 10–1600 А и отключающей способностью до 100 кА предназначен для решения жестких задач, связанных с питанием. Мы являемся не только поставщиком стандартных продуктов, но и вашей надежной поддержкой, поддерживая глубокую настройку и подбирая точные решения по защите для вашей системы.
Автоматический выключатель в пластиковом корпусе серии CHM1 3P специально разработан для работы в суровых условиях электропитания и в тяжелых промышленных условиях. Охватывая широкий диапазон токов от 10 А до 1600 А и обеспечивая отключающую способность до 100 кА, он обеспечивает надежную защиту от перегрузок, коротких замыканий и электрических неисправностей. Мы позиционируем себя как ваш надежный партнер, это больше, чем просто стандартный продукт, предоставляющий услуги по глубокой настройке для точного соответствия требованиям по напряжению, току и отключающей способности. Такая гибкость гарантирует безопасную и эффективную работу вашей электрической системы даже в самых сложных условиях.

Сертифицированный CE MCCB высокой емкости

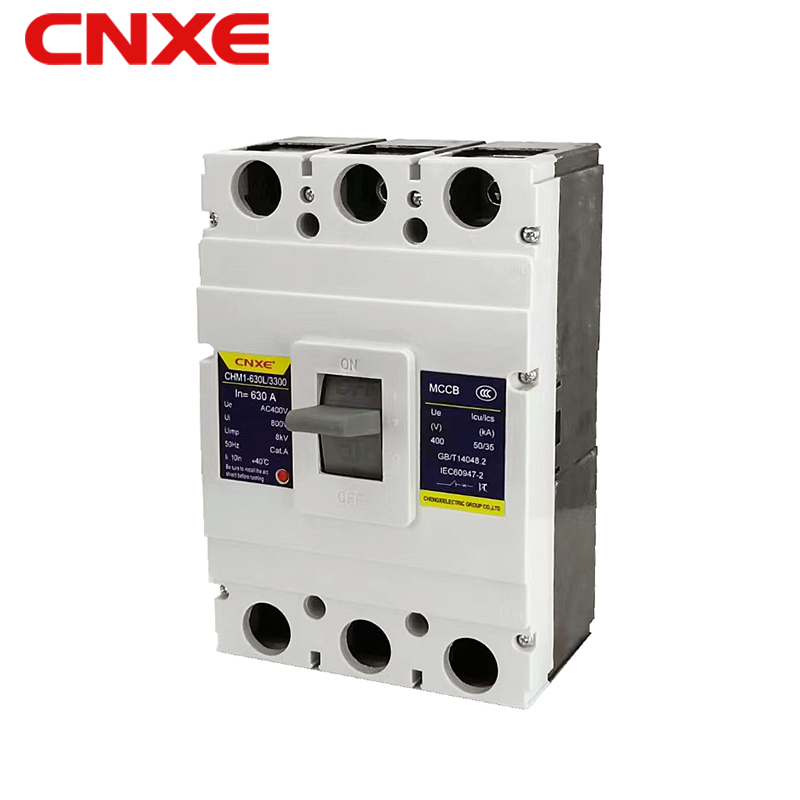

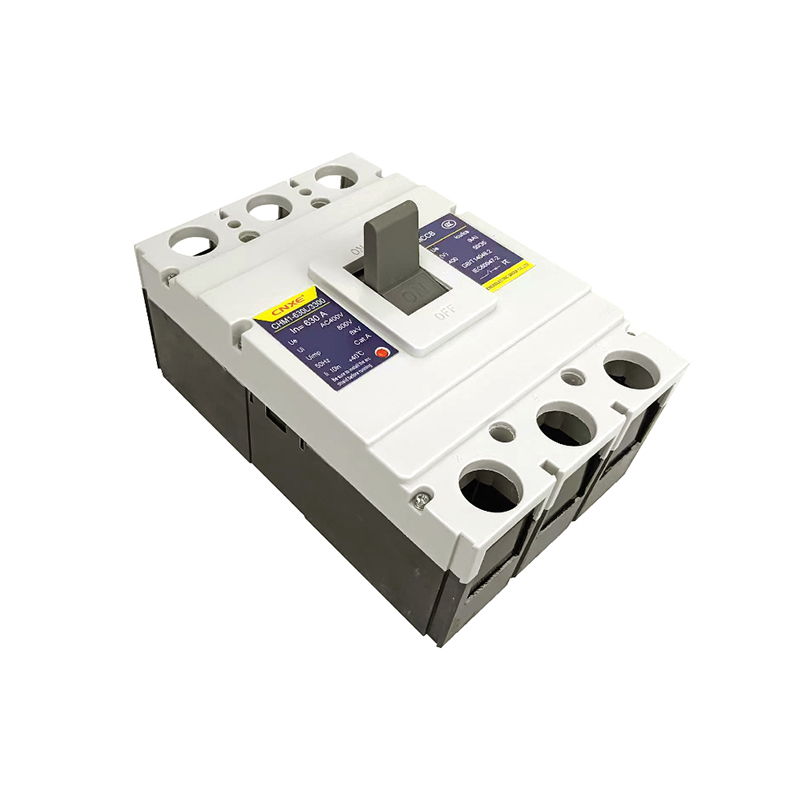

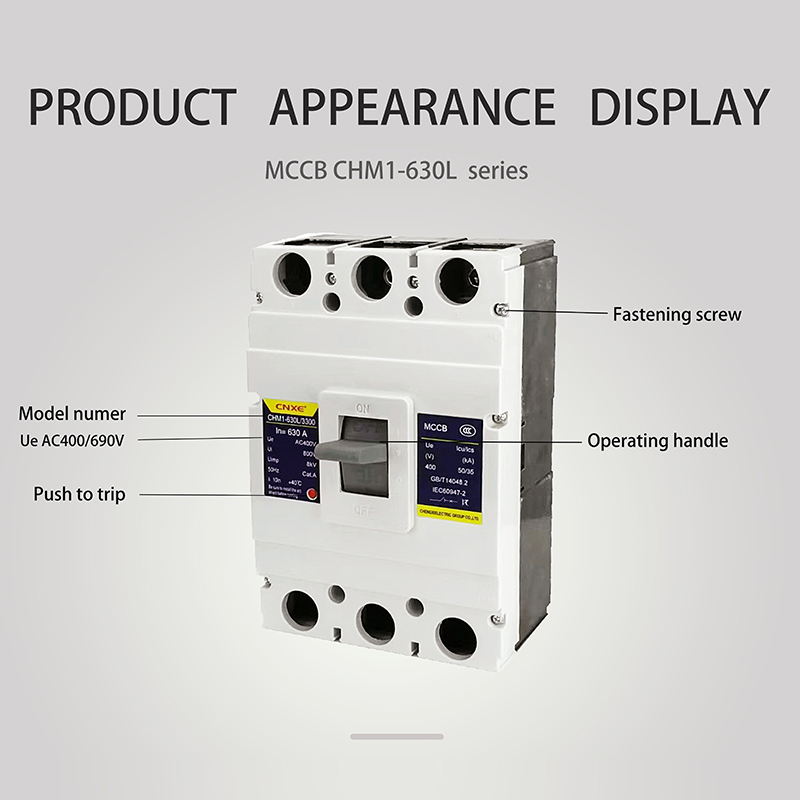

Автоматический выключатель в литом корпусе (MCCB) 630A 3P сертифицирован CE, что гарантирует высокое качество работы и соответствие международным стандартам безопасности. Разработанный для промышленного и коммерческого распределения электроэнергии, он обеспечивает надежную защиту от перегрузки и короткого замыкания, обеспечивая стабильность и эксплуатационную надежность вашей системы. Сочетая передовой дизайн и прочную конструкцию, этот автоматический выключатель идеально подходит для профессионалов, которым нужны гибкие, надежные и полностью настраиваемые решения по электрозащите. Вместе с серией CHM1 он образует комплексное решение для современных энергосистем, обеспечивающее безопасность, надежность и производительность в одном пакете.

Чтобы справиться со сложной и постоянно меняющейся ситуацией в сфере электропитания, был создан автоматический выключатель 3P серии CHM1, отвечающий требованиям. Широкий ток и отключающая способность (63–1600 А/25–100 кА) — это только отправная точка. Мы более готовы стать вашим партнером по решениям, полагаясь на возможности нашего завода, чтобы настроить для вас напряжение, ток и отключающую способность, а также совместно создать идеальную конфигурацию защиты электропитания.
Автоматический выключатель 3P серии CHM1 предназначен для решения проблем сложных и постоянно меняющихся энергосистем. Благодаря широкому диапазону токов от 63 А до 1600 А и отключающей способности от 25 до 100 кА он обеспечивает надежную защиту для промышленного и коммерческого применения. Используя опыт нашего завода, мы обеспечиваем настройку напряжения, тока и отключающей способности, что позволяет вам создать идеальную конфигурацию защиты электропитания, адаптированную к потребностям вашей системы.

Надежный MCCB, сертифицированный CE

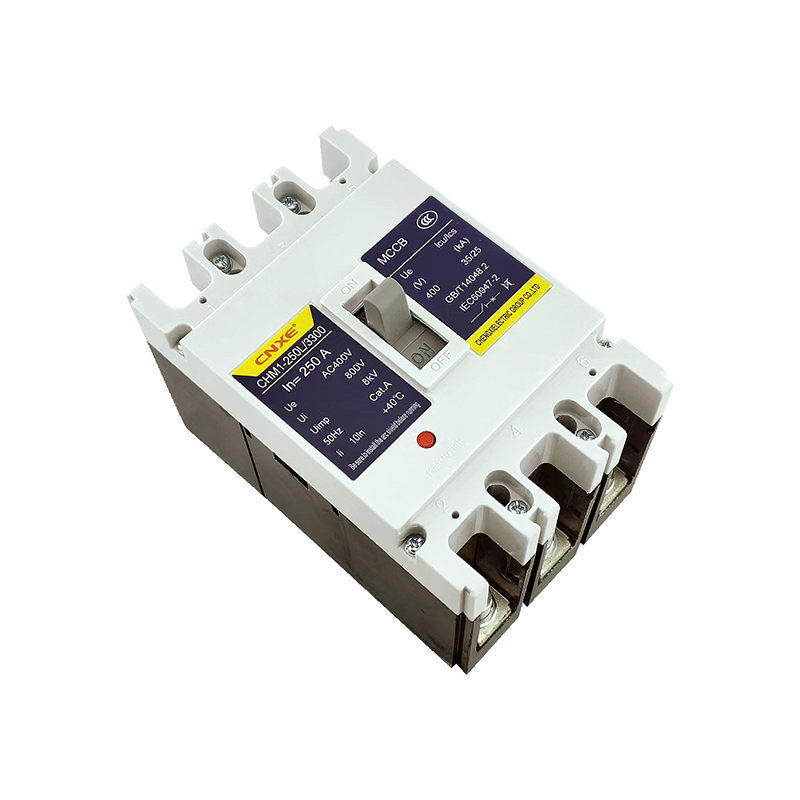

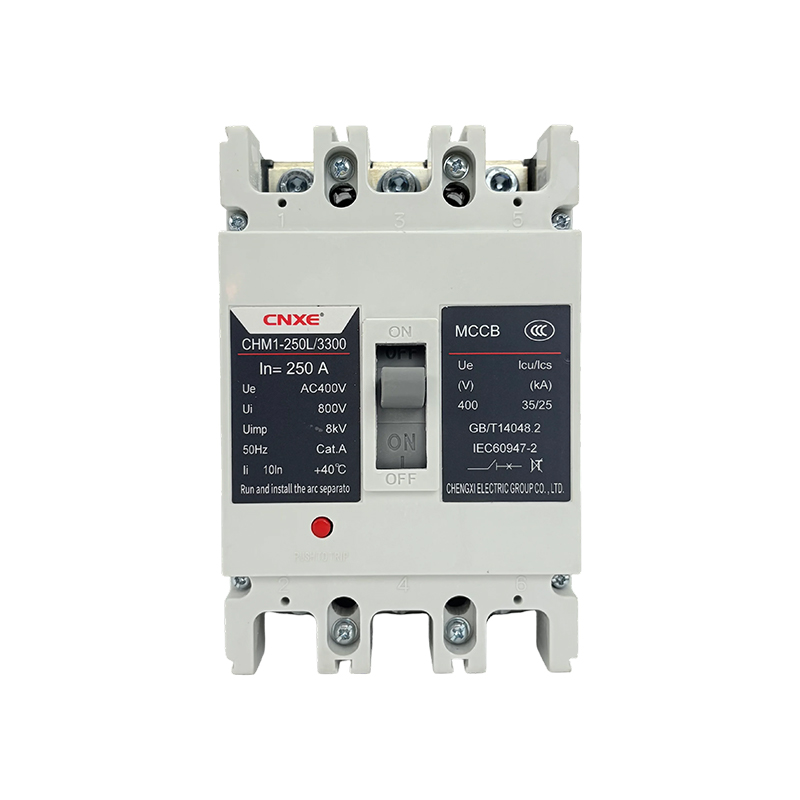

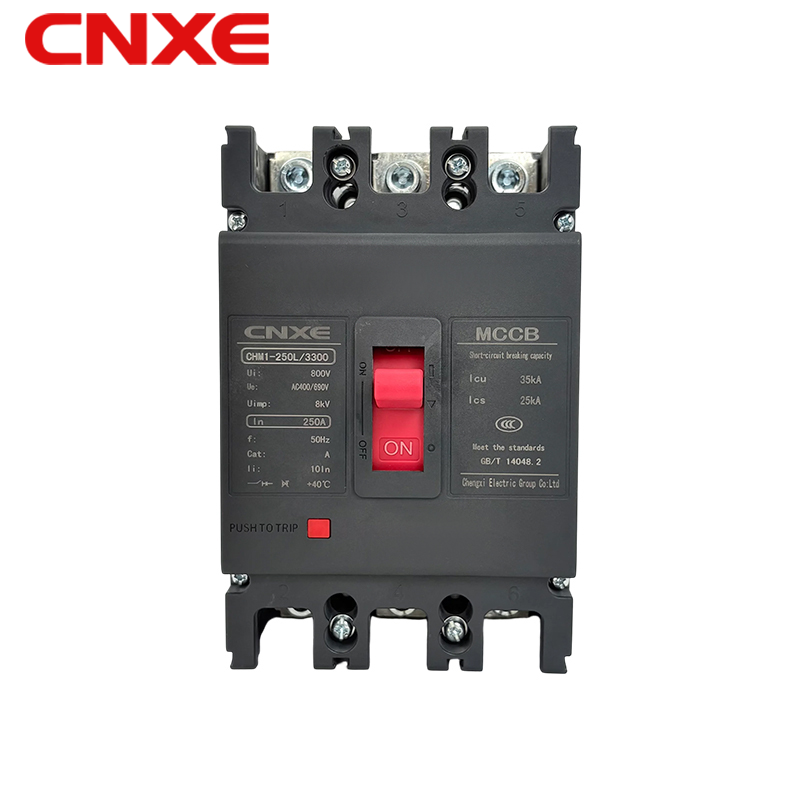

Автоматический выключатель в литом корпусе (MCCB) на 250 А, 3P, сертифицирован CE, что гарантирует высокое качество и соответствие стандартам. Разработанный для надежной защиты от перегрузки и короткого замыкания, он идеально подходит для критически важных систем распределения электроэнергии. Вместе эти выключатели представляют собой универсальные, надежные и полностью настраиваемые решения, что делает их предпочтительным выбором для профессионалов, которым требуется безопасная и стабильная электрическая защита.

Автоматический выключатель в пластиковом корпусе серии CHM1 3P: предназначен для тяжелых условий работы, с током действия от 10 А до 1600 А и отключающей способностью до 100 кА. Мы обеспечиваем глубокую настройку и услуги OEM, что делает нас вашим надежным партнером по решениям в области электропитания.
Автоматический выключатель в пластиковом корпусе серии CHM1 3P разработан для суровых условий эксплуатации, охватывает широкий диапазон токов от 10 А до 1600 А и обеспечивает отключающую способность до 100 кА. Его прочная конструкция обеспечивает надежную защиту от перегрузок и коротких замыканий, а глубокая индивидуализация и услуги OEM позволяют разрабатывать индивидуальные решения, отвечающие конкретным требованиям вашей энергосистемы.

Сертифицированный CE MCCB высокой емкости

Автоматический выключатель в литом корпусе (MCCB) 630A 3P сертифицирован CE, что обеспечивает гарантированное качество и надежную работу. Идеально подходит для промышленного и коммерческого распределения электроэнергии, обеспечивает безопасную и стабильную работу в сложных условиях. Оба продукта сочетают в себе передовые технологии защиты и прочную конструкцию, что делает их надежным выбором для профессионалов, ищущих надежные решения по электробезопасности.

Профессиональная защита силового ядра: автоматический выключатель 4P серии CHW1. Охватывая широкий диапазон токов от 200 А до 6300 А и максимальную отключающую способность до 120 кА, он может легко удовлетворить различные строгие требования к распределению и защите. Поддержка комплексной настройки параметров является прочной основой для построения безопасной и стабильной энергосистемы.

Автоматический выключатель серии CHW1 4P обеспечивает защиту силового ядра профессионального уровня, поддерживая широкий диапазон токов от 200 А до 6300 А. Обладая максимальной отключающей способностью до 120 кА, он обеспечивает надежную безопасность и стабильность промышленных и коммерческих систем распределения электроэнергии. Его комплексная настройка параметров позволяет адаптировать защиту для удовлетворения разнообразных электрических требований, что делает его идеальным выбором для критически важных приложений.

Высокопроизводительный 3-контактный автоматический выключатель

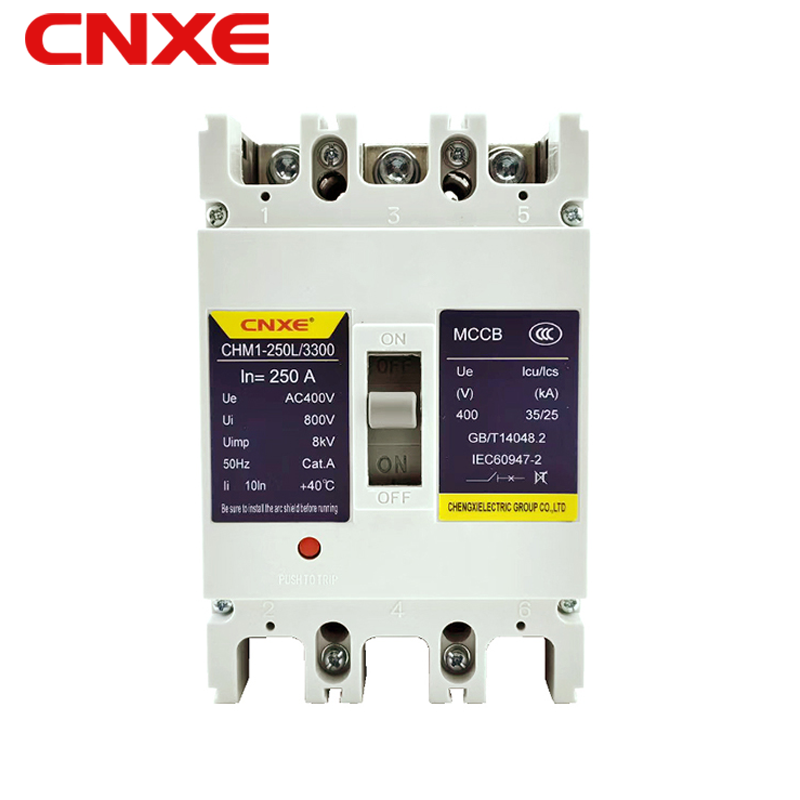

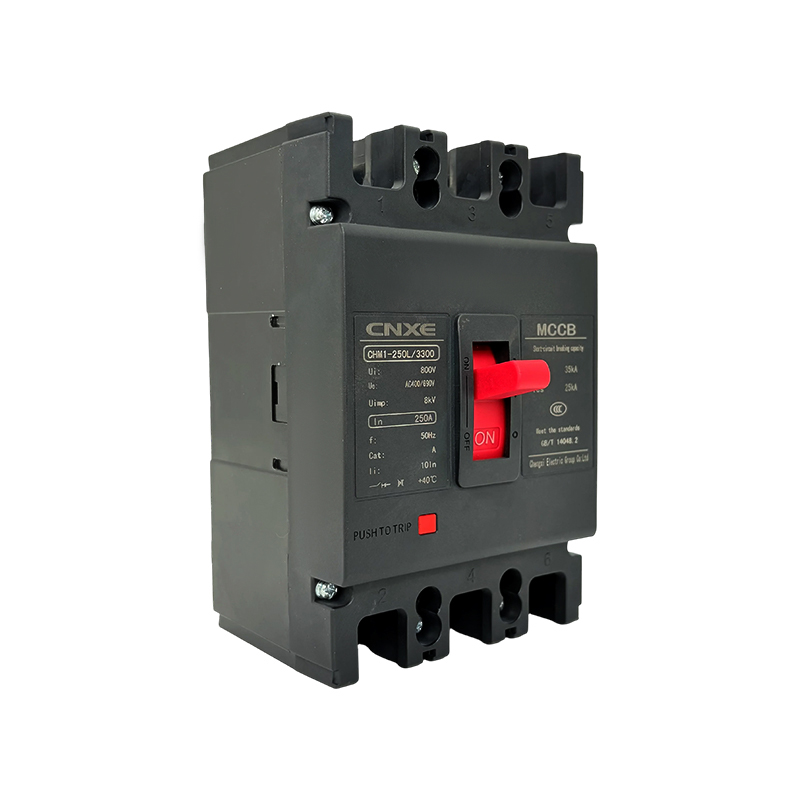

Автоматический выключатель в литом корпусе (MCCB) на 250 А, 3P, сертифицирован CE и обеспечивает надежную защиту от перегрузки и короткого замыкания. Разработанный для высокопроизводительной работы, он обеспечивает длительную надежность и безопасное управление питанием в сложных условиях. Оба продукта сочетают в себе прочную конструкцию с передовой технологией защиты для эффективной защиты ваших электрических систем.

Автоматический выключатель в литом корпусе серии CHM1, 3P. Ток охватывает 10А-1600А, с отключающей способностью до 100кА. Обладая превосходными характеристиками и возможностью гибкой настройки параметров, он является идеальным выбором для работы в суровых условиях и обеспечения точной защиты.
Автоматический выключатель в литом корпусе серии CHM1, 3P. Ток охватывает 10А-1600А, с отключающей способностью до 100кА. Обладая превосходными характеристиками и возможностью гибкой настройки параметров, он является идеальным выбором для работы в суровых условиях и обеспечения точной защиты.
Автоматический выключатель в литом корпусе (MCCB) серии CHM1 3P разработан для обеспечения надежной защиты и оптимальной производительности для промышленного, коммерческого и коммунального применения. Охватывая широкий диапазон токов от 10 А до 1600 А и обладая высокой отключающей способностью до 100 кА, автоматический выключатель CHM1 обеспечивает надежную защиту от перегрузок, коротких замыканий и электрических неисправностей.

Сертифицированный CE и поставляемый напрямую с завода, автоматический выключатель серии CHM1 гарантирует высокое качество и быструю доставку по всему миру. Его модульная и компактная конструкция обеспечивает гибкую установку в различных электрических панелях, а настраиваемые параметры делают его идеальным для суровых условий работы, обеспечивая точную защиту, адаптированную к конкретным требованиям вашей энергосистемы.

Автоматический выключатель корпусного типа серии CHM1 (далее - автоматический выключатель) - это новый тип автоматического выключателя, разработанный с использованием технологии производства нашей компании. Это высокопроизводительное низковольтное защитное устройство имеет высококачественный корпус из конструкционного пластика и модульную конструкцию. Он отличается компактной конструкцией, высокой разрушающей способностью и точной защитой. Он обеспечивает комплексную защиту от перегрузки и коротких замыканий и доступен с широким спектром дополнительных аксессуаров. Он широко используется в распределении электроэнергии в зданиях, промышленном управлении и защите двигателей.

Характеристики продукта:
Соответствует стандартам
GB/T14048.1 Общие сведения
GB/T14048.2 Автоматические выключатели
МЭК 60947-1 Общие сведения
Автоматические выключатели IEC 60947-2

Температура окружающей среды
Серия может работать в течение длительных периодов времени при нормальных температурах окружающей среды и рабочих температурах от -5°C до 40°C.
При рабочих температурах, превышающих 40°C (более 60°C для защиты двигателя), следует применить снижение номинальных характеристик или связаться с нами.
Диапазон температур хранения: от -20°C до 70°C.

Высота
·Нормальная рабочая высота установки не должна превышать 2000 м.
·Если установка требуется на высоте более 2000 м, необходимо учитывать изменения диэлектрической прочности и снижение температуры воздуха. См. таблицу коэффициентов снижения высоты.

Степень защиты
·Корпус автоматического выключателя имеет класс защиты IP20.
·Автоматические выключатели, установленные в распределительных устройствах:
Автоматические выключатели с переключающими ручками: IP40
Автоматические выключатели с электрическими рабочими механизмами: IP40

Степень загрязнения
Продукт работает в средах со степенью загрязнения 3 (промышленные среды), как определено в IEC 60947-1 и 60664-1.

Влажность
При нормальной эксплуатации изделие должно отвечать следующим требованиям
·При температуре окружающего воздуха 40°C относительная влажность не должна превышать 50%. Более высокие условия относительной влажности приемлемы при более низких температурах.
·Средняя относительная влажность воздуха в самый влажный месяц составляет 90%.
·Необходимо учитывать влияние конденсации на поверхности продукта на его эксплуатационные характеристики.

Надежная индикация контакта с функцией изоляции
· Все автоматические выключатели в литом корпусе этой серии соответствуют требованиям изоляции, определенным в стандарте МЭК 60947-2.
· Положение изоляции соответствует положению O (ВЫКЛ).
· Ручка управления указывает положение «ВЫКЛ» только тогда, когда контакты фактически разомкнуты.
· Вращение рукоятки или электрического рабочего механизма не влияет на надежность системы индикации контактов. После тестирования функция изоляции должна гарантировать:
· Механическая надежность системы индикации контактов
· Отсутствие тока утечки
· Определенная способность выдерживать перенапряжение между входными и выходными клеммами.
