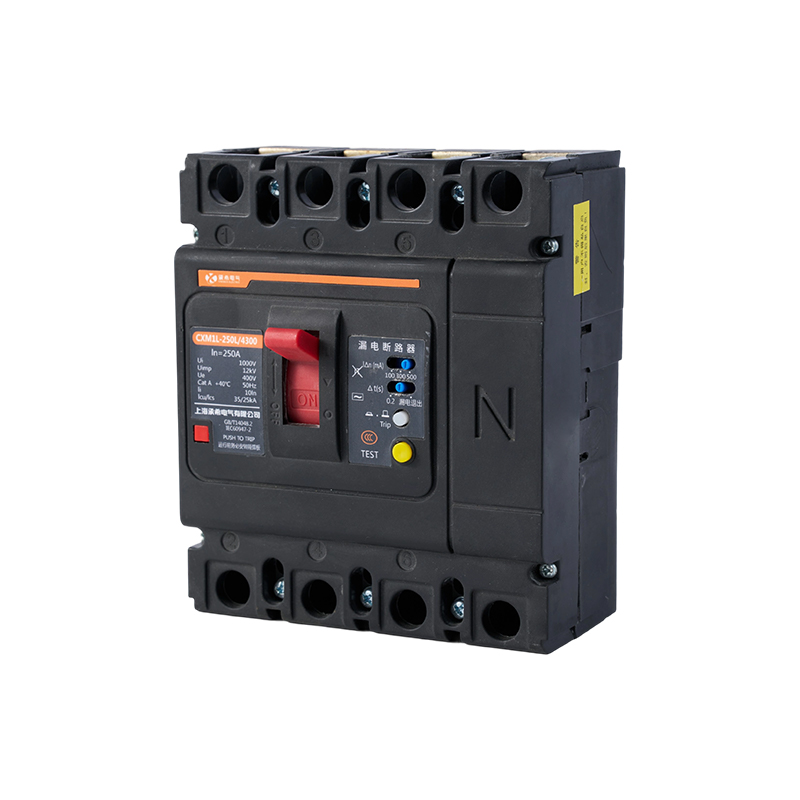

Автоматический выключатель в литом корпусе серии CHM1. Диапазон рабочих температур: от -5°C до +40°C

Автоматический выключатель корпусного типа серии CHM1 (далее - автоматический выключатель) - это новый тип автоматического выключателя, разработанный с использованием технологии производства нашей компании. Это высокопроизводительное низковольтное защитное устройство имеет высококачественный корпус из конструкционного пластика и модульную конструкцию. Он отличается компактной конструкцией, высокой разрушающей способностью и точной защитой. Он обеспечивает комплексную защиту от перегрузки и коротких замыканий и доступен с широким спектром дополнительных аксессуаров. Он широко используется в распределении электроэнергии в зданиях, промышленном управлении и защите двигателей.

Характеристики продукта:
Соответствует стандартам
GB/T14048.1 Общие сведения
GB/T14048.2 Автоматические выключатели
МЭК 60947-1 Общие сведения
Автоматические выключатели IEC 60947-2

Температура окружающей среды
Серия может работать в течение длительных периодов времени при нормальных температурах окружающей среды и рабочих температурах от -5°C до 40°C.
При рабочих температурах, превышающих 40°C (более 60°C для защиты двигателя), следует применить снижение номинальных характеристик или связаться с нами.
Диапазон температур хранения: от -20°C до 70°C.

Высота
·Нормальная рабочая высота установки не должна превышать 2000 м.
·Если установка требуется на высоте более 2000 м, необходимо учитывать изменения диэлектрической прочности и снижение температуры воздуха. См. таблицу коэффициентов снижения высоты.

Степень защиты
·Корпус автоматического выключателя имеет класс защиты IP20.
·Автоматические выключатели, установленные в распределительных устройствах:
Автоматические выключатели с переключающими ручками: IP40
Автоматические выключатели с электрическими рабочими механизмами: IP40

Степень загрязнения
Продукт работает в средах со степенью загрязнения 3 (промышленные среды), как определено в IEC 60947-1 и 60664-1.

Влажность
При нормальной эксплуатации изделие должно отвечать следующим требованиям
·При температуре окружающего воздуха 40°C относительная влажность не должна превышать 50%. Более высокие условия относительной влажности приемлемы при более низких температурах.
·Средняя относительная влажность воздуха в самый влажный месяц составляет 90%.
·Необходимо учитывать влияние конденсации на поверхности продукта на его эксплуатационные характеристики.

Надежная индикация контакта с функцией изоляции
· Все автоматические выключатели в литом корпусе этой серии соответствуют требованиям изоляции, определенным в стандарте МЭК 60947-2.
· Положение изоляции соответствует положению O (ВЫКЛ).
· Ручка управления указывает положение «ВЫКЛ» только тогда, когда контакты фактически разомкнуты.
· Вращение рукоятки или электрического рабочего механизма не влияет на надежность системы индикации контактов. После тестирования функция изоляции должна гарантировать:
· Механическая надежность системы индикации контактов
· Отсутствие тока утечки
· Определенная способность выдерживать перенапряжение между входными и выходными клеммами.
