Воздушный выключатель (ACB)

Профессиональная защита силового ядра: автоматический выключатель 4P серии CHW1. Охватывая широкий диапазон токов от 200 А до 6300 А и максимальную отключающую способность до 120 кА, он может легко удовлетворить различные строгие требования к распределению и защите. Поддержка комплексной настройки параметров является прочной основой для построения безопасной и стабильной энергосистемы.
4-полюсный автоматический выключатель серии CHW1 предназначен для того, чтобы служить стабильной основой для современных энергосистем, где безопасность и непрерывность имеют важное значение.

Охватывая широкий диапазон токов от 200 А до 6300 А, серия CHW1 плавно адаптируется к разнообразным требованиям распределения, от крупных коммерческих объектов до требовательных промышленных установок. Во время нормальной работы он поддерживает стабильный поток энергии, а в нештатных условиях он решительно реагирует, защищая нижестоящее оборудование и минимизируя сбои в работе системы. Этот баланс помогает пользователям сохранять уверенность в своей энергетической инфраструктуре без постоянного ручного вмешательства.

4-полюсная конструкция рамы обеспечивает повышенную защиту в системах, где требуется комплексный контроль и изоляция. Его прочная конструкция подходит для длительной работы в сложных условиях, обеспечивая надежную работу в различных условиях нагрузки.

Одной из ключевых сильных сторон серии CHW1 является поддержка комплексной настройки параметров. Такая гибкость позволяет пользователям настраивать параметры защиты, которые точно соответствуют потребностям реальной системы, образуя индивидуальное и надежное решение для защиты электропитания.

оснащен трехфазным электронным контроллером защиты — высокопроизводительным низковольтным устройством распределения электроэнергии со встроенным цифровым дисплеем, кнопочным управлением (красный стоп/зеленый старт) и специальным индикатором накопления энергии. Разработанный для средних и крупных энергетических систем (например, промышленных предприятий, коммерческих зданий, фотоэлектрических электростанций), он включает в себя точную защиту от перегрузки/короткого замыкания, мониторинг электрических параметров в реальном времени и функции регистрации неисправностей. Его модульная конструкция поддерживает гибкую конфигурацию (например, выкатную/стационарную установку) и может заменить традиционные автоматические выключатели расширенными возможностями интеллектуального управления, что делает его идеальным для современных интеллектуальных сетей распределения электроэнергии.

Интеллектуальный выключатель рамы CHW1-1600 3P 1600A предназначен для современных систем распределения электроэнергии, требующих точности, прозрачности и интеллектуального управления. Построенный на основе трехфазного электронного контроллера защиты, он обеспечивает надежную защиту от низкого напряжения и поддерживает интеллектуальное управление системой.

Этот выключатель сочетает в себе точную защиту от перегрузки и короткого замыкания с контролем электрических параметров в реальном времени, что позволяет пользователям с первого взгляда четко понимать условия работы системы. Встроенный цифровой дисплей и кнопочные элементы управления, в том числе красная кнопка остановки и зеленая кнопка запуска, делают повседневную работу интуитивно понятной, снижая риск неправильной работы во время повседневного использования или обслуживания. Специальный индикатор накопления энергии еще больше повышает эксплуатационную осведомленность и безопасность.

Разработанный для средних и крупных энергетических систем, таких как промышленные предприятия, коммерческие здания и фотоэлектрические электростанции, CHW1-1600 обеспечивает стабильную работу в условиях сложной нагрузки. Его модульная структура обеспечивает гибкую конфигурацию, в том числе выдвижную или стационарную установку, что обеспечивает плавную интеграцию в существующие системы распределения электроэнергии.

Серия интеллектуальных универсальных автоматических выключателей CHW1-2000~6300 (DW45)/CHW1-1600-3P/4P-200A~1600A (далее именуемых автоматическими выключателями) доступна как в выдвижном, так и в фиксированном исполнении. Они подходят для использования в распределительных сетях, работающих при переменном токе частотой 50/60 Гц, с номинальным рабочим напряжением от 400 В до 690 В и номинальным рабочим током от 400 до 6300 А. Они распределяют электроэнергию и защищают цепи и силовое оборудование от перегрузок, пониженных напряжений, коротких замыканий, замыканий на землю и других опасностей.

Применение и область применения:
Интеллектуальные универсальные автоматические выключатели серии CHW (далее - автоматические выключатели) пригодны для использования в сетях распределения электроэнергии, работающих при переменном токе 50/60 Гц, с номинальным рабочим напряжением от 400 В до 690 В и номинальным рабочим током от 400 до 6300 А. Они распределяют электроэнергию и защищают цепи и силовое оборудование от перегрузок, пониженных напряжений, коротких замыканий, замыканий на землю и других опасностей. В автоматических выключателях используются интеллектуальные контроллеры с точной избирательной защитой и многофункциональностью, обеспечивающие комплексные функции защиты. Они особенно подходят для распределительных сетей, требующих повышенной надежности электроснабжения и предотвращающих ненужные отключения электроэнергии. Интеллектуальные контроллеры 2H и 3H оснащены интерфейсом связи для простого подключения к полевой шине, что позволяет осуществлять дистанционное зондирование, дистанционную настройку, дистанционное управление и удаленную связь, отвечая требованиям автоматизированного управления. Трансформатор тока утечки и соответствующий интеллектуальный контроллер обеспечивают защиту от утечки. Автоматические выключатели с номинальным рабочим током 1000 А или менее также могут использоваться в сетях переменного тока частотой 50 Гц и напряжением 400 В для защиты двигателей от перегрузки, короткого замыкания, пониженного напряжения и замыканий на землю. В нормальных условиях их также можно использовать для нечастого запуска двигателя.

Автоматические выключатели имеют функцию изоляции, обозначаемую знаком «/*»

Автоматический выключатель соответствует следующим стандартам:
IEC 60947-1 и GB/T 14048.1 Низковольтные распределительные устройства и устройства управления. Общие принципы
IEC 60947-2 и GB/T 14048.2 Низковольтные распределительные устройства и устройства управления. Низковольтные выключатели
IEC 60947-4-1 и GB/T 14048.4 Низковольтные распределительные устройства и устройства управления. Электромеханические контакторы и пускатели двигателей
GB/T 2421.1 Обзор и рекомендации по экологическим испытаниям электрической и электронной продукции
GB/T 14597 Климатические и экологические условия на разных высотах для электротехнической продукции

Требования к среде установки:
Температура окружающей среды: от -5°C до 40°C, средняя температура за 24 часа не превышает 35°C. Снижение номинальных характеристик требуется при температуре окружающей среды выше 40°C. Информацию о коэффициенте снижения номинальных характеристик см. в руководстве пользователя.
Относительная влажность: При максимальной температуре 40°C относительная влажность не должна превышать 50%. Более высокая относительная влажность воздуха допускается при более низких температурах, например, 90% при 20°C.
Высота: ≤2000 м. Для высот более 2000 м коэффициенты снижения номинальных характеристик см. в руководстве пользователя.
Требования к установке: Установите автоматический выключатель под вертикальным наклоном ≤5°.
Степень загрязнения: Уровень 3
Категория использования: B
Применимая электромагнитная среда: B
Уровень защиты: При установке выключателя в шкафу с дверной коробкой уровень защиты достигает IP40.
Автоматический выключатель должен быть установлен в сухой среде, свободной от проводящей пыли, коррозионных газов и взрывоопасных сред.

Характеристики продукта
Соответствующие стандарты
·GB/T14048.1 Общие сведения
·Автоматические выключатели GB/T14048.2
·IEC 60947-1 Общие сведения
·Автоматические выключатели IEC 60947-2

Температура окружающей среды
·Эта серия может работать в течение длительных периодов времени при нормальных температурах окружающей среды и рабочих температурах от -5°C до 40°C.
·Для рабочих температур, превышающих 40°C (более 60°C для защиты двигателя), ознакомьтесь с требованиями по снижению номинальных значений температуры или свяжитесь с нами. Температура хранения: от -20°C до 70°C

Высота
Нормальная рабочая высота не должна превышать 2000 м.
Если установка требуется на высоте более 2000 м, обратитесь к таблице коэффициентов снижения номинальных характеристик на высоте.
Степень загрязнения
Данный продукт работает в средах со степенью загрязнения 3 (промышленные среды), как определено в IEC 60947-1 и 60664-1.
Влажность

Для нормальной работы требуется следующее:
При температуре окружающего воздуха 40°C относительная влажность не должна превышать 50%. Если температура ниже, допускается работа при более высокой относительной влажности.
Средняя относительная влажность воздуха в самый дождливый месяц составляет 90%.
Необходимо учитывать влияние конденсации на поверхности продукта на его эксплуатационные характеристики.
Степень защиты
Корпус автоматического выключателя имеет класс защиты IP20.
Автоматические выключатели, установленные в распределительных устройствах:
Автоматические выключатели с переключающими ручками: IP40
Автоматические выключатели с электрическими рабочими механизмами: IP40

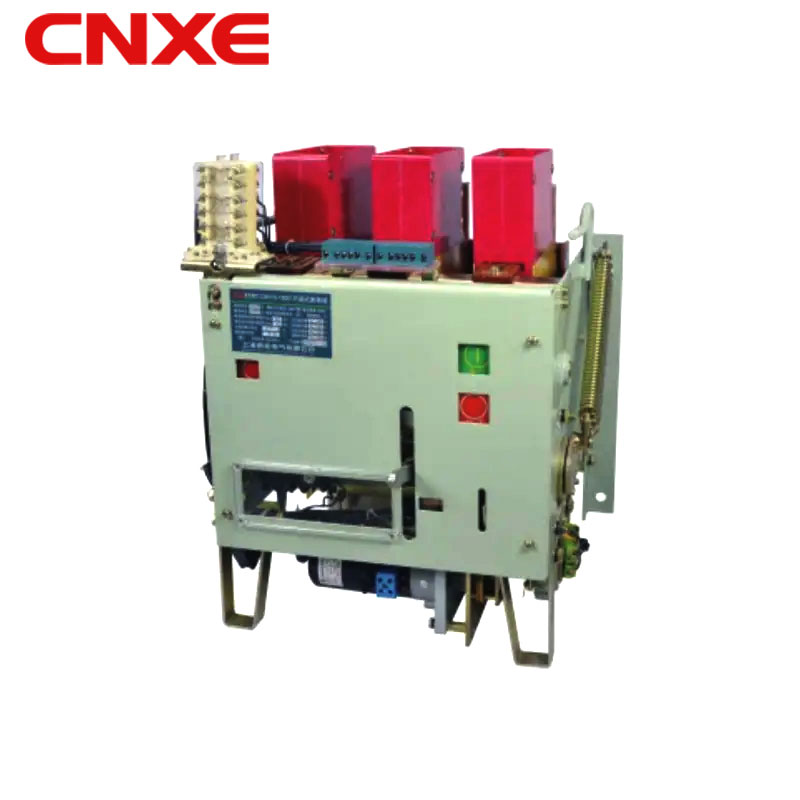

Низковольтные универсальные электрические выключатели серии DW15 представляют собой высокопроизводительные электрические устройства, широко используемые в промышленных и коммерческих целях. Их основная функция — защита цепей от неисправностей, таких как перегрузки и короткие замыкания, обеспечивая безопасную работу энергосистем.

Эти автоматические выключатели обладают интеллектуальными возможностями управления, что позволяет осуществлять дистанционное управление и автоматизированное управление с помощью электропривода. Их компактная конструкция облегчает установку в распределительных шкафах, экономя место. Кроме того, они обладают превосходной отключающей способностью, что позволяет быстро отключать электроэнергию в случае неисправности, сводя к минимуму повреждение оборудования и продолжительность простоя.

Автоматические выключатели серии DW15 также предлагают различные функции защиты, такие как защита от перегрузки по току и пониженного напряжения, что обеспечивает гибкую конфигурацию для удовлетворения различных требований применения. Их надежность и стабильность делают их незаменимым компонентом низковольтных систем распределения электроэнергии.

Воздушный выключатель серии ACB CHW1-2000, предназначенный для защиты и управления электрическими системами. Ключевые компоненты включают в себя: кнопку сброса неисправности, кнопку отключения, ручку переключения (для управления цепью), ручку накопления энергии, окно индикатора закрытия/открытия (для отображения рабочего состояния) и окно с инструкциями по сбросу энергии. Он также оснащен цифровым дисплеем для мониторинга в режиме реального времени, что делает его подходящим для средних и крупных систем распределения электроэнергии (например, промышленных, коммерческих объектов), которым требуется надежная защита от перегрузки/короткого замыкания и обзорность работы.

Воздушный выключатель серии ACB CHW1-2000 предназначен для обеспечения надежной защиты и точного управления современными системами распределения электроэнергии. Созданный для средних и крупных приложений, он поддерживает стабильную работу на промышленных предприятиях, коммерческих объектах и ​​в других требовательных средах, где безопасность и видимость имеют решающее значение.

Эта серия оснащена полным набором рабочих компонентов, включая кнопку сброса неисправности, кнопку отключения, ручку переключения цепи и ручку накопления энергии. Четкие индикаторные окна закрытия и открытия позволяют пользователям мгновенно подтверждать рабочее состояние, а окно с инструкциями по отключению энергии повышает безопасность во время эксплуатации и технического обслуживания. Эти функции помогают уменьшить количество ошибок в работе и упростить ежедневное управление системой.

Встроенный цифровой дисплей обеспечивает мониторинг ключевых электрических параметров в режиме реального времени, предоставляя пользователям больше информации о состоянии системы и позволяя быстрее реагировать на нештатные ситуации. Автоматический выключатель обеспечивает надежную защиту от перегрузки и короткого замыкания, обеспечивая долгосрочную безопасность оборудования и стабильность системы.

Выключатель CHW1-6300 3P поддерживает как выкатную, так и стационарную установку, что обеспечивает гибкую интеграцию в различные схемы распределения электроэнергии. Благодаря прочной конструкции и интеллектуальному обзору операций воздушный автоматический выключатель серии CHW1 является надежным решением для современных систем распределения электроэнергии, требующих надежности, контроля и адаптируемости.

Автоматический выключатель серии CHW1 (3P) обеспечивает защиту критически важных систем электропитания. Мы обеспечиваем сверхширокий диапазон тока от 200 А до 6300 А с отключающей способностью до 120 кА. Мы являемся не только производителем, но и поставщиком решений системного уровня, предоставляя вам надежные гарантии от параметров до приложений.
Автоматический выключатель 3P серии CHW1 разработан для обеспечения надежной защиты критически важных энергосистем в промышленных, коммерческих и коммунальных системах. Разработанный со сверхшироким током в диапазоне от 200 А до 6300 А, он обеспечивает высокую отключающую способность до 120 кА, обеспечивая надежную работу даже в сложных условиях.

Серия CHW1 представляет собой стационарный и выдвижной воздушный выключатель, сертифицированный CE, который подходит для различных конфигураций установки и может быть настроен в соответствии с конкретными системными требованиями. Его модульная конструкция позволяет легко интегрировать его в существующие электрические панели, что делает его идеальным как для новых установок, так и для проектов модернизации.

Помимо поставок высококачественных выключателей, мы предлагаем решения системного уровня, адаптированные к вашим потребностям. От оптимизации параметров до настройки для конкретного приложения наша команда обеспечивает надежную защиту и эффективность работы вашей электрической инфраструктуры. Каждый выключатель CHW1 проходит строгие испытания на соответствие международным стандартам, обеспечивая долгосрочную производительность и безопасность.

Автоматический выключатель серии CHW1 идеально подходит для крупных промышленных объектов, коммерческих зданий и критически важных распределительных сетей. Он сочетает в себе расширенные функции защиты с гибкостью и простотой установки. Независимо от того, требуется ли вам фиксированная конфигурация или конфигурация с выдвижным ящиком, этот выключатель обеспечивает надежную защиту от перегрузки, короткого замыкания и неисправности, а также поддерживает настройку системы для улучшения оперативного контроля.
