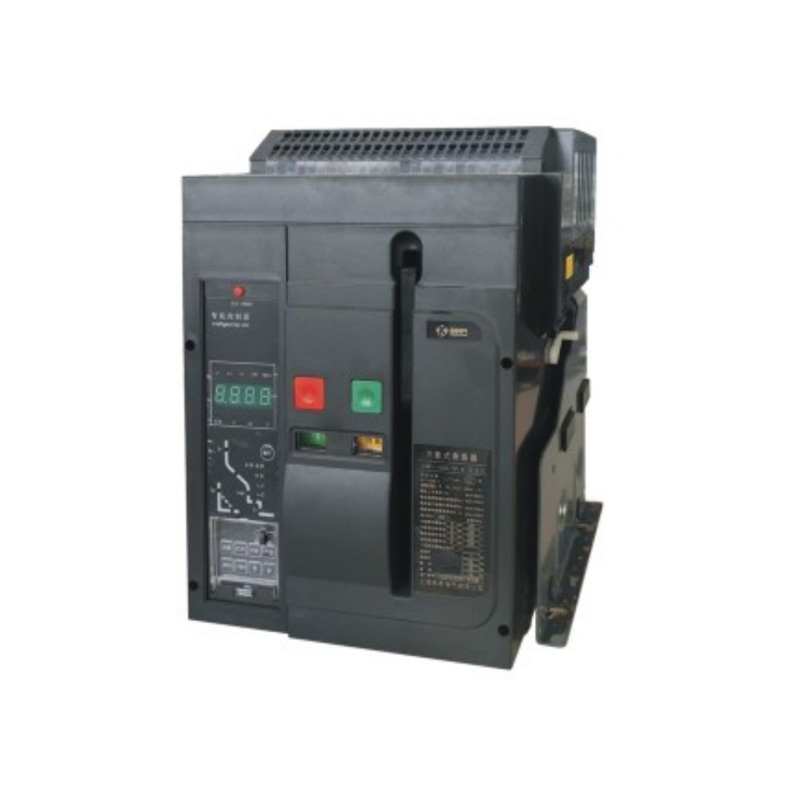

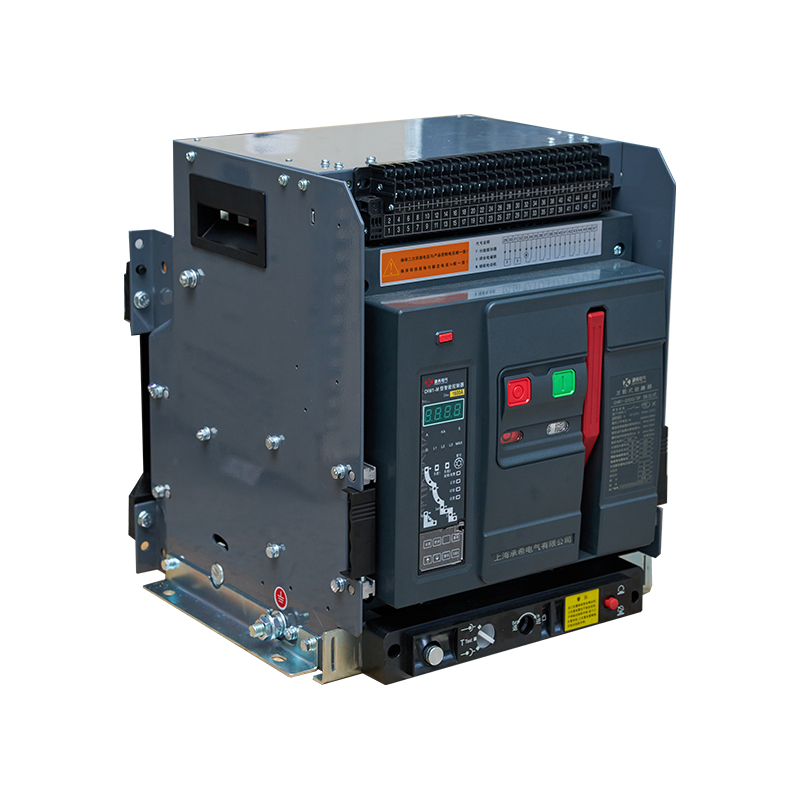

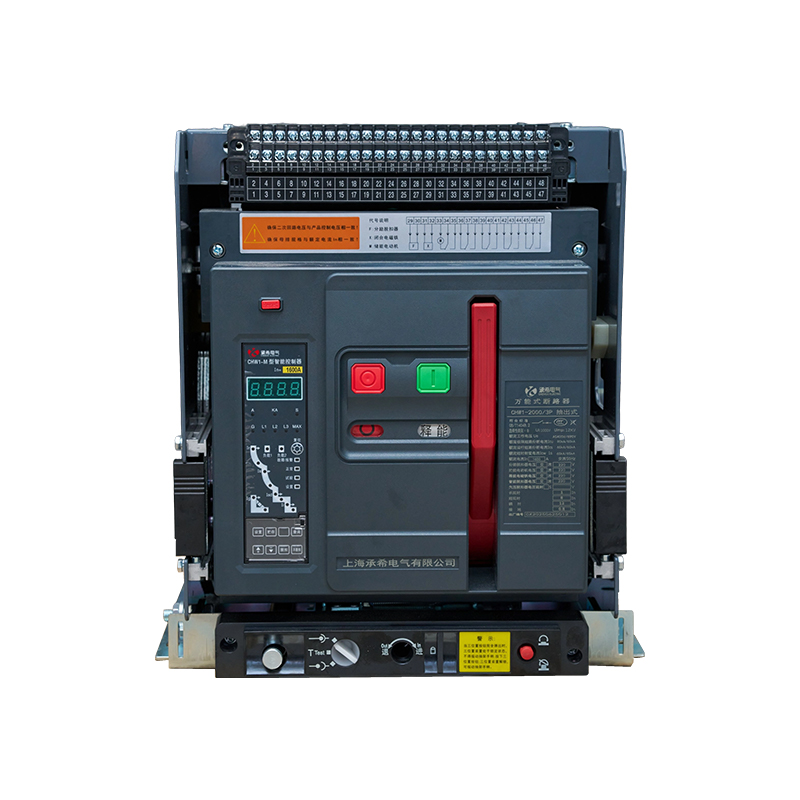

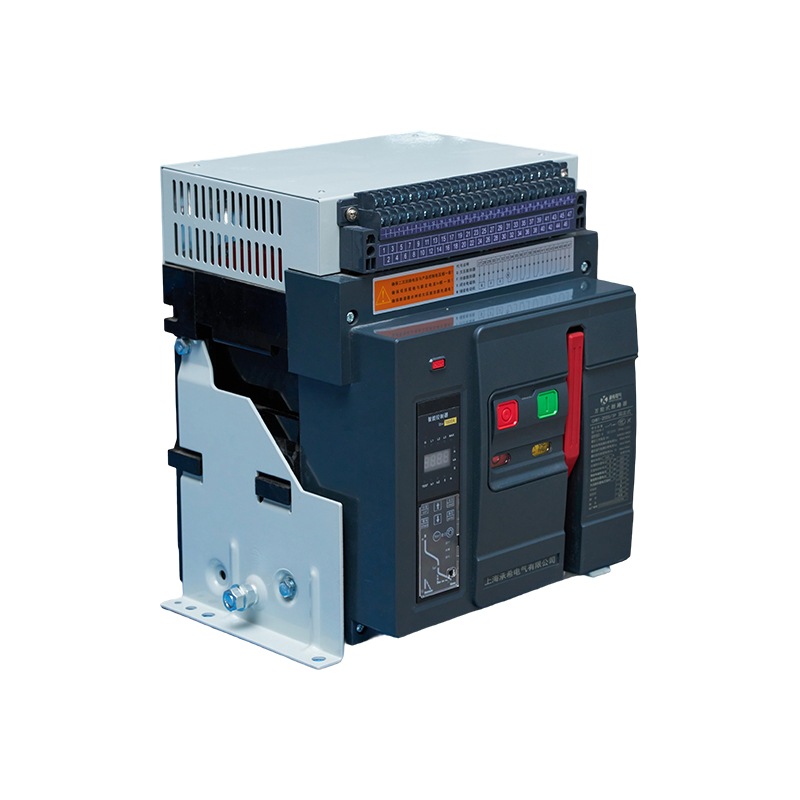

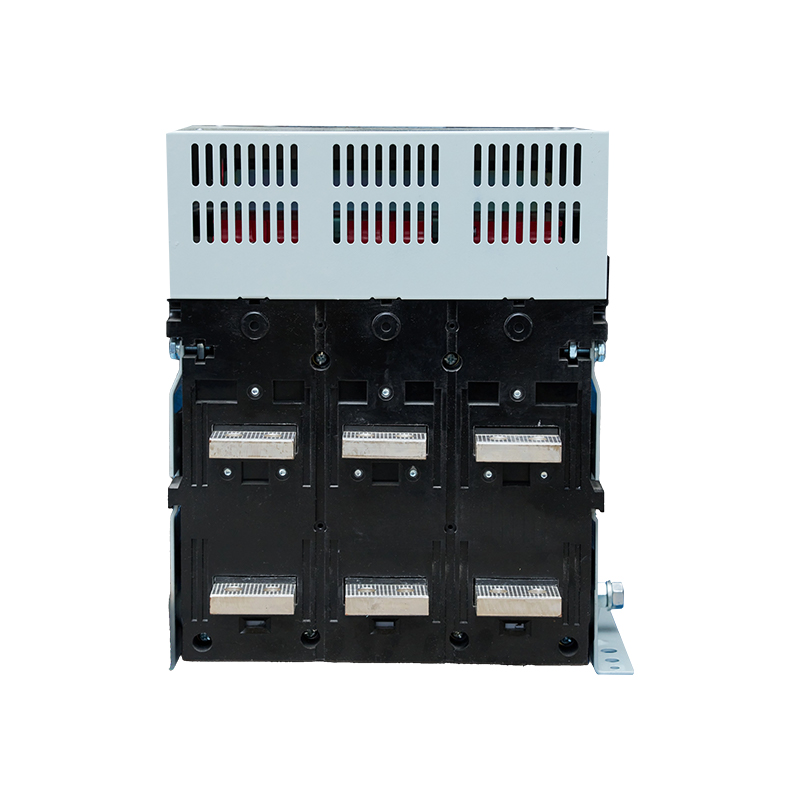

Интеллектуальный универсальный автоматический выключатель серии CHW1-2000~6300(DW45)/CHW1-1600(DW450) и аксессуары

Серия интеллектуальных универсальных автоматических выключателей CHW1-2000~6300 (DW45)/CHW1-1600-3P/4P-200A~1600A (далее именуемых автоматическими выключателями) доступна как в выдвижном, так и в фиксированном исполнении. Они подходят для использования в распределительных сетях, работающих при переменном токе частотой 50/60 Гц, с номинальным рабочим напряжением от 400 В до 690 В и номинальным рабочим током от 400 до 6300 А. Они распределяют электроэнергию и защищают цепи и силовое оборудование от перегрузок, пониженных напряжений, коротких замыканий, замыканий на землю и других опасностей.

Применение и область применения:
Интеллектуальные универсальные автоматические выключатели серии CHW (далее - автоматические выключатели) пригодны для использования в сетях распределения электроэнергии, работающих при переменном токе 50/60 Гц, с номинальным рабочим напряжением от 400 В до 690 В и номинальным рабочим током от 400 до 6300 А. Они распределяют электроэнергию и защищают цепи и силовое оборудование от перегрузок, пониженных напряжений, коротких замыканий, замыканий на землю и других опасностей. В автоматических выключателях используются интеллектуальные контроллеры с точной избирательной защитой и многофункциональностью, обеспечивающие комплексные функции защиты. Они особенно подходят для распределительных сетей, требующих повышенной надежности электроснабжения и предотвращающих ненужные отключения электроэнергии. Интеллектуальные контроллеры 2H и 3H оснащены интерфейсом связи для простого подключения к полевой шине, что позволяет осуществлять дистанционное зондирование, дистанционную настройку, дистанционное управление и удаленную связь, отвечая требованиям автоматизированного управления. Трансформатор тока утечки и соответствующий интеллектуальный контроллер обеспечивают защиту от утечки. Автоматические выключатели с номинальным рабочим током 1000 А или менее также могут использоваться в сетях переменного тока частотой 50 Гц и напряжением 400 В для защиты двигателей от перегрузки, короткого замыкания, пониженного напряжения и замыканий на землю. В нормальных условиях их также можно использовать для нечастого запуска двигателя.

Автоматические выключатели имеют функцию изоляции, обозначаемую знаком «/*»

Автоматический выключатель соответствует следующим стандартам:
IEC 60947-1 и GB/T 14048.1 Низковольтные распределительные устройства и устройства управления. Общие принципы
IEC 60947-2 и GB/T 14048.2 Низковольтные распределительные устройства и устройства управления. Низковольтные выключатели
IEC 60947-4-1 и GB/T 14048.4 Низковольтные распределительные устройства и устройства управления. Электромеханические контакторы и пускатели двигателей
GB/T 2421.1 Обзор и рекомендации по экологическим испытаниям электрической и электронной продукции
GB/T 14597 Климатические и экологические условия на разных высотах для электротехнической продукции

Требования к среде установки:
Температура окружающей среды: от -5°C до 40°C, средняя температура за 24 часа не превышает 35°C. Снижение номинальных характеристик требуется при температуре окружающей среды выше 40°C. Информацию о коэффициенте снижения номинальных характеристик см. в руководстве пользователя.
Относительная влажность: При максимальной температуре 40°C относительная влажность не должна превышать 50%. Более высокая относительная влажность воздуха допускается при более низких температурах, например, 90% при 20°C.
Высота: ≤2000 м. Для высот более 2000 м коэффициенты снижения номинальных характеристик см. в руководстве пользователя.
Требования к установке: Установите автоматический выключатель под вертикальным наклоном ≤5°.
Степень загрязнения: Уровень 3
Категория использования: B
Применимая электромагнитная среда: B
Уровень защиты: При установке выключателя в шкафу с дверной коробкой уровень защиты достигает IP40.
Автоматический выключатель должен быть установлен в сухой среде, свободной от проводящей пыли, коррозионных газов и взрывоопасных сред.

Характеристики продукта
Соответствующие стандарты
·GB/T14048.1 Общие сведения
·Автоматические выключатели GB/T14048.2
·IEC 60947-1 Общие сведения
·Автоматические выключатели IEC 60947-2

Температура окружающей среды
·Эта серия может работать в течение длительных периодов времени при нормальных температурах окружающей среды и рабочих температурах от -5°C до 40°C.
·Для рабочих температур, превышающих 40°C (более 60°C для защиты двигателя), ознакомьтесь с требованиями по снижению номинальных значений температуры или свяжитесь с нами. Температура хранения: от -20°C до 70°C

Высота
Нормальная рабочая высота не должна превышать 2000 м.
Если установка требуется на высоте более 2000 м, обратитесь к таблице коэффициентов снижения номинальных характеристик на высоте.
Степень загрязнения
Данный продукт работает в средах со степенью загрязнения 3 (промышленные среды), как определено в IEC 60947-1 и 60664-1.
Влажность

Для нормальной работы требуется следующее:
При температуре окружающего воздуха 40°C относительная влажность не должна превышать 50%. Если температура ниже, допускается работа при более высокой относительной влажности.
Средняя относительная влажность воздуха в самый дождливый месяц составляет 90%.
Необходимо учитывать влияние конденсации на поверхности продукта на его эксплуатационные характеристики.
Степень защиты
Корпус автоматического выключателя имеет класс защиты IP20.
Автоматические выключатели, установленные в распределительных устройствах:
Автоматические выключатели с переключающими ручками: IP40
Автоматические выключатели с электрическими рабочими механизмами: IP40
