Автоматический выключатель в литом корпусе (MCCB)

Технические детали:

Этот автоматический выключатель в литом корпусе разработан специально для промышленных/коммерческих распределительных сетей с высокими нагрузками. В нем используется конструкция термомагнитного расцепителя для обеспечения точной защиты от перегрузки при номинальном токе 100 А и максимальной отключающей способности при коротком замыкании 50 кА. Подходит для трехфазных цепей напряжением 400 В. Защитный корпус IP30 выдерживает эрозию пыли и брызг в сложных условиях, таких как мастерские и компьютерные залы.

Основные преимущества:
Двойной режим защиты: горячее расцепление реагирует на перегрузку, магнитное расцепление быстро отключается от короткого замыкания и двунаправленная защита линий и оборудования;
Полностью увеличенная долговечность: контакты из серебряного сплава имеют огнестойкую оболочку, выдерживающую более 10 000 операций разрушения, обеспечивая долгосрочную стабильную работу;
Гибкая установка: конструкция рельсового типа совместима со стандартными электрическими шкафами, поддерживает выдвижную/стационарную установку и адаптируется к различным схемам распределения.
Применимые сценарии: заводские распределительные шкафы, системы отопления, вентиляции и кондиционирования коммерческих зданий, силовые цепи лифтов, входная защита фотоэлектрических инверторов.
Сертификация: Соответствует международным/национальным стандартам электробезопасности, таким как IEC 60947-2 и GB 14048.2. Сертификация CE

1. Описание продукта
Автоматический выключатель в литом корпусе представляет собой низковольтное защитное устройство, используемое для отключения токов перегрузки и короткого замыкания в электрических системах. Его основные компоненты заключены в огнестойкий изолирующий пластиковый корпус, который сочетает в себе прочную конструкцию и точный механизм защиты, подходящий для цепей среднего и высокого тока в промышленных, коммерческих и критически важных инфраструктурных сценариях.

2、 Основные компоненты и принципы работы
MCCB реагирует на различные типы неисправностей посредством гибридного механизма защиты:
Блок термомагнитного расцепителя (стандартная конфигурация):
Термический элемент: имеет биметаллическую конструкцию, при постоянной перегрузке биметаллическая пластина деформируется из-за повышения температуры, вызывая отключение с задержкой (обратнозависимая по времени характеристика: чем больше ток перегрузки, тем быстрее происходит срабатывание), что позволяет избежать ложного отключения, вызванного пусковым импульсным током двигателя.
Электромагнитный компонент: встроенная электромагнитная катушка. В случае короткого замыкания мгновенное увеличение тока приведет к тому, что катушка создаст сильное магнитное поле, заставив механизм отключения отключить цепь за миллисекунды и быстро погасить дугу.
Электронный блок разблокировки (расширенная конфигурация):
Собирая сигналы тока цепи через трансформаторы тока и сравнивая их с заданными кривыми защиты (длительная задержка при перегрузке, задержка при коротком замыкании, мгновенное отключение) с помощью микропроцессоров, можно добиться более точной трехступенчатой защиты, а параметры отключения можно регулировать по мере необходимости.

3、 Ключевые технические параметры
Номинальный ток: максимальный ток, при котором оборудование может стабильно работать в течение длительного времени, обычно от 63 А до 1600 А.
Отключающая способность при коротком замыкании:
Номинальная предельная отключающая способность при коротком замыкании: максимальный ток короткого замыкания, который может выдержать автоматический выключатель (размыкание только один раз, дальнейшее использование не требуется).
Номинальная отключающая способность при коротком замыкании: способность нормально работать после отключения тока короткого замыкания, обычно
50%-75% Ику.
Уровень защиты: обычно от IP20 (устойчивость к прикосновению пальцев) до IP65 (пыленепроницаемость и водонепроницаемость), подходит для различных требований окружающей среды.

4、 Типичные сценарии применения
Промышленная сфера: Защитите мощное оборудование, такое как двигатели, преобразователи частоты и станки, чтобы избежать повреждения оборудования, вызванного перегрузкой или коротким замыканием.
Коммерческие здания: используются для основной защиты цепей средней мощности, таких как распределительные щиты и системы кондиционирования воздуха.
Ключевая инфраструктура: центры обработки данных, больницы и другие места обеспечивают удаленный мониторинг и выборочную защиту с помощью интеллектуальных автоматических выключателей, сокращая масштабные отключения электроэнергии, вызванные локальными сбоями.

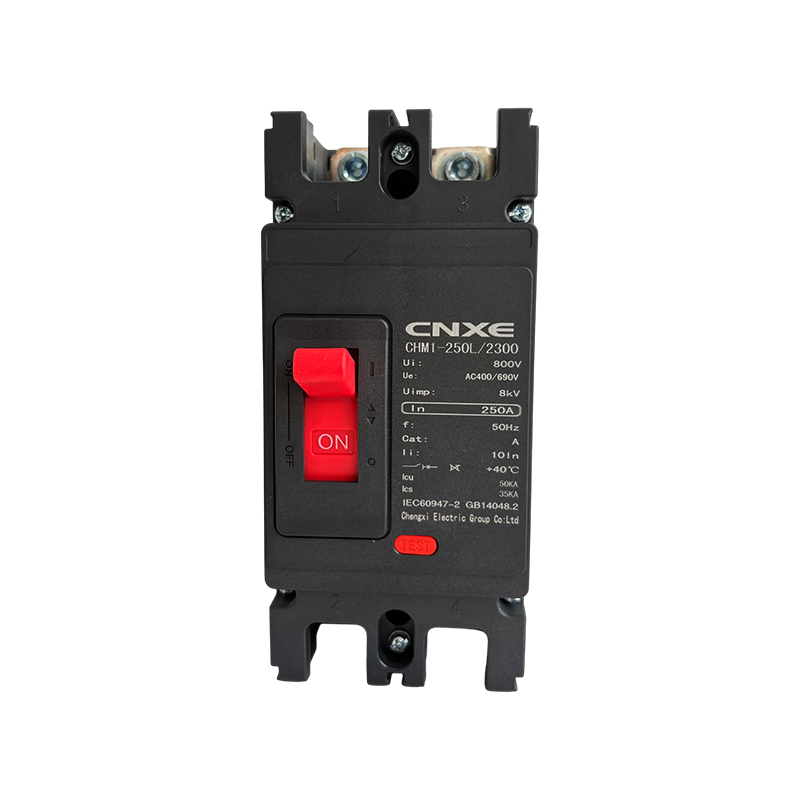

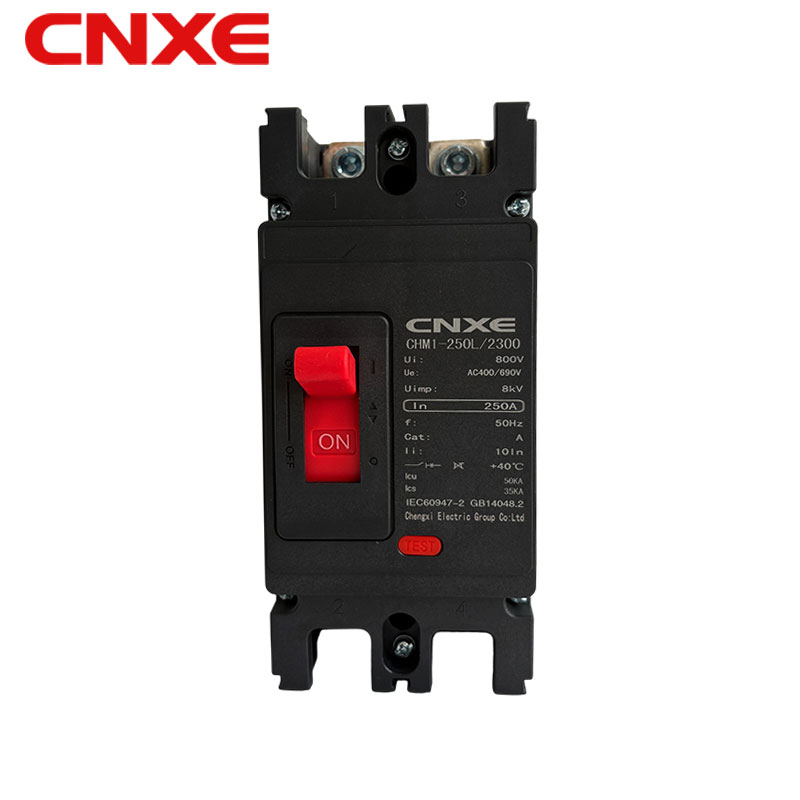

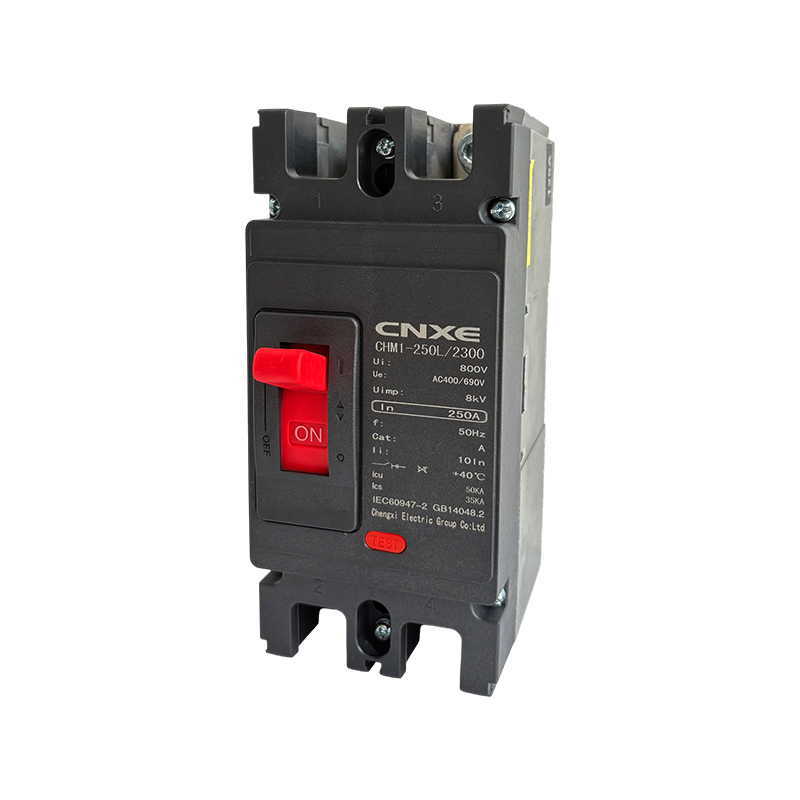

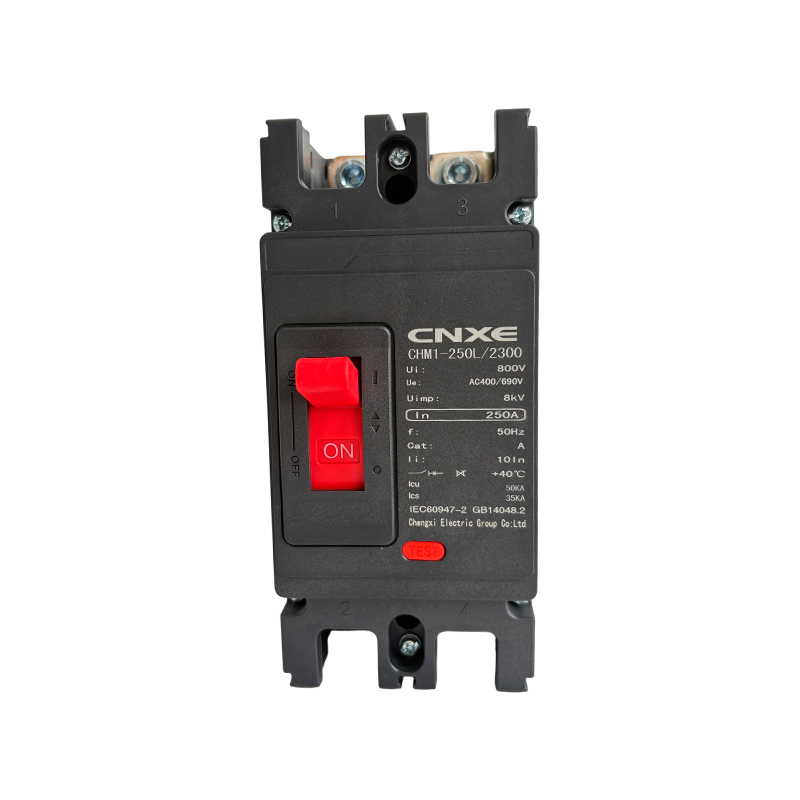

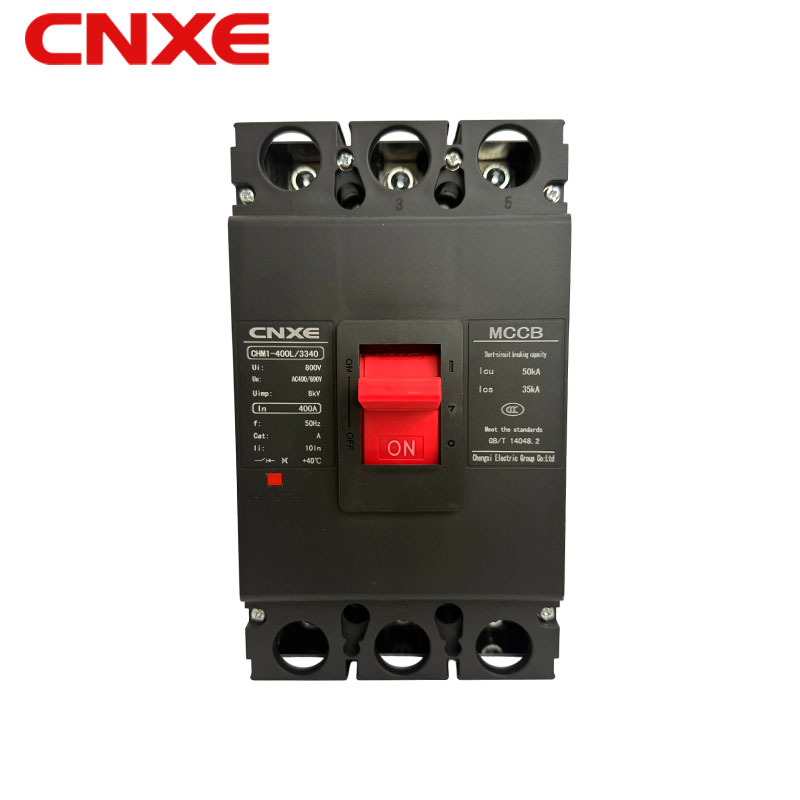

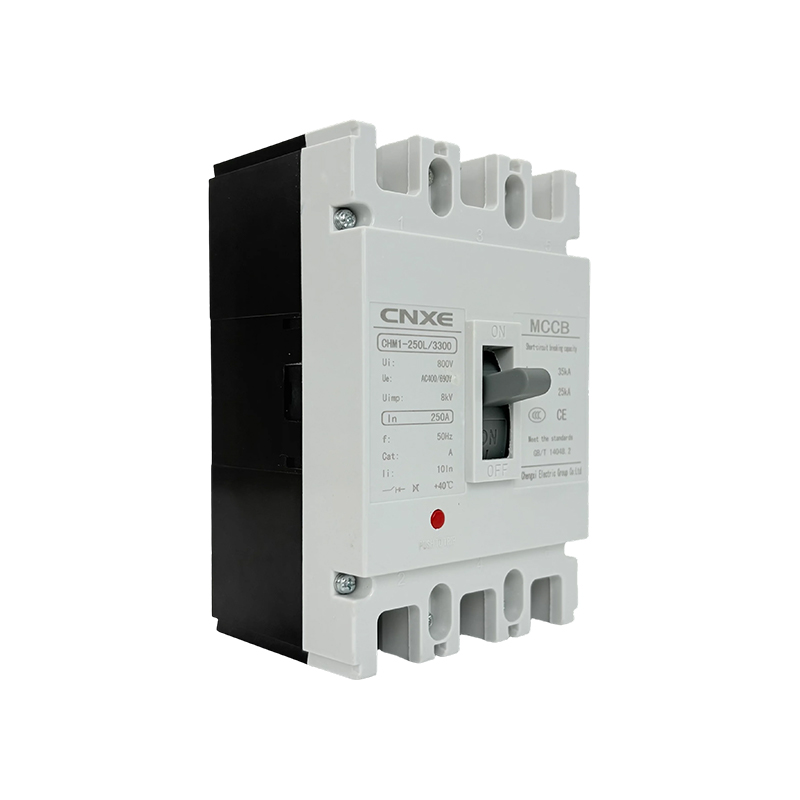

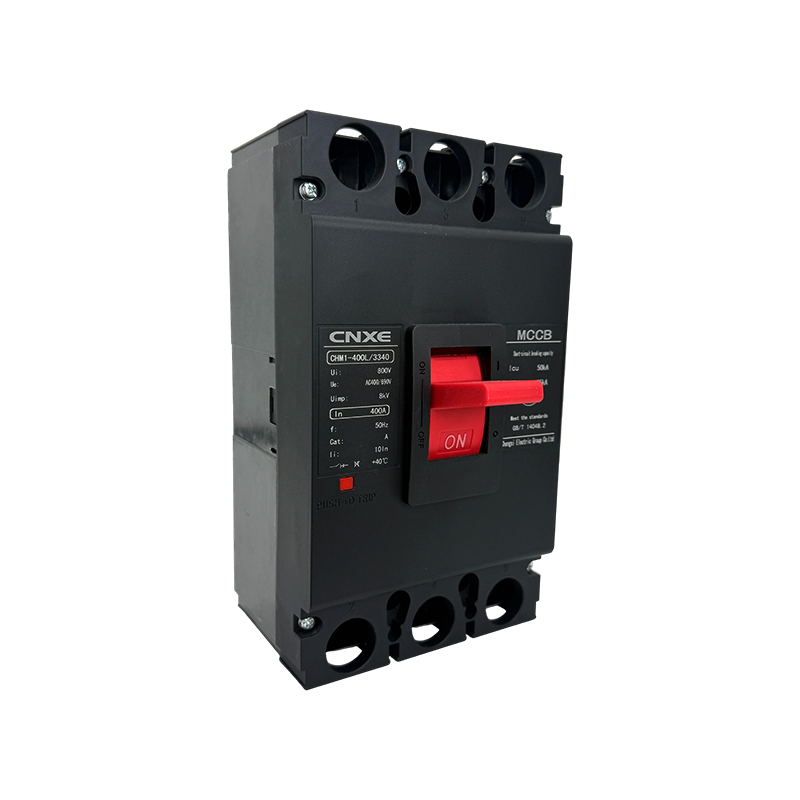

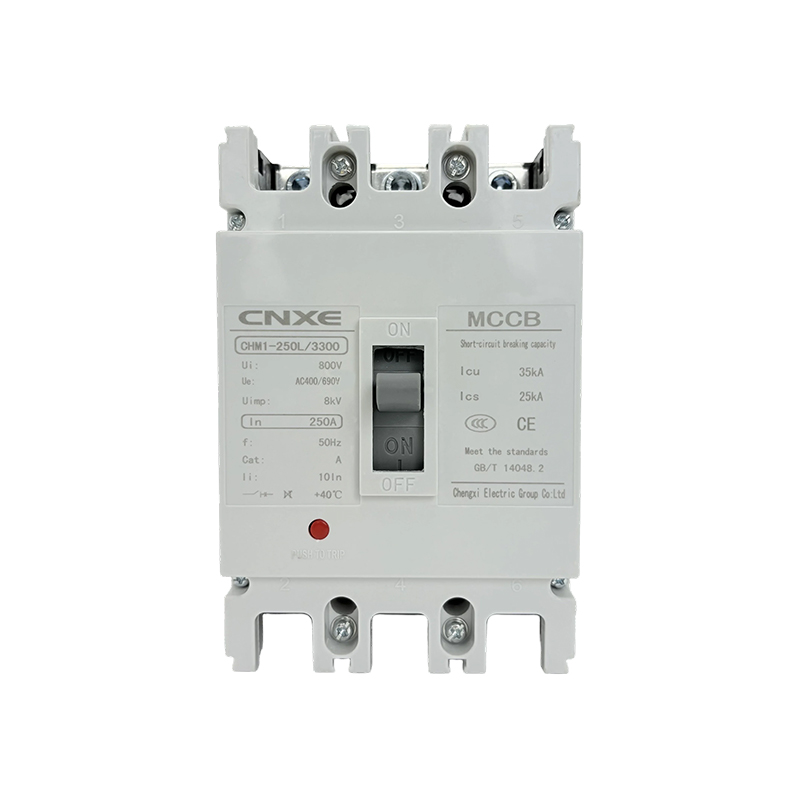

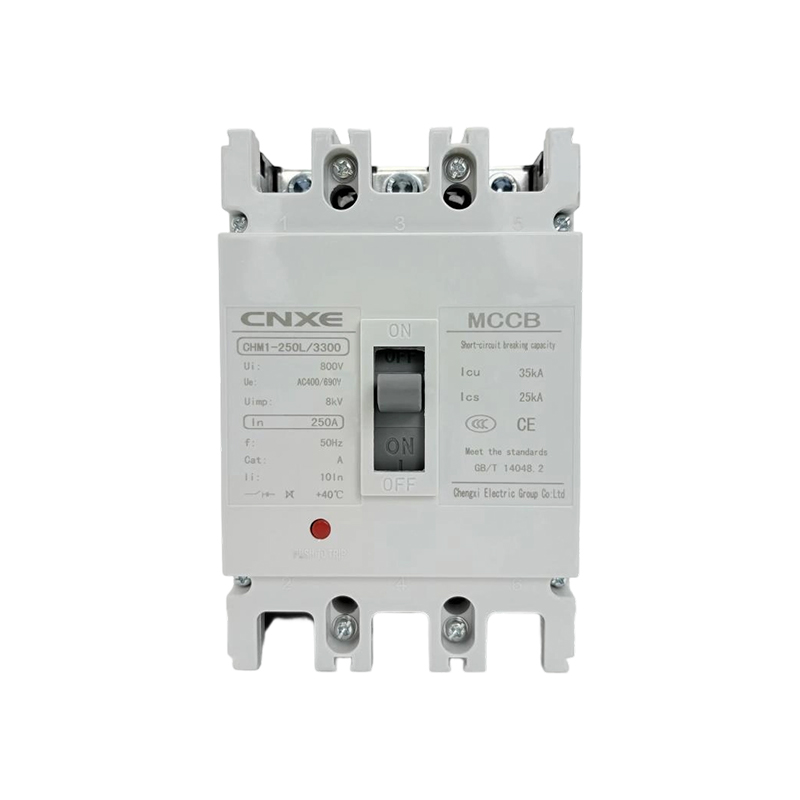

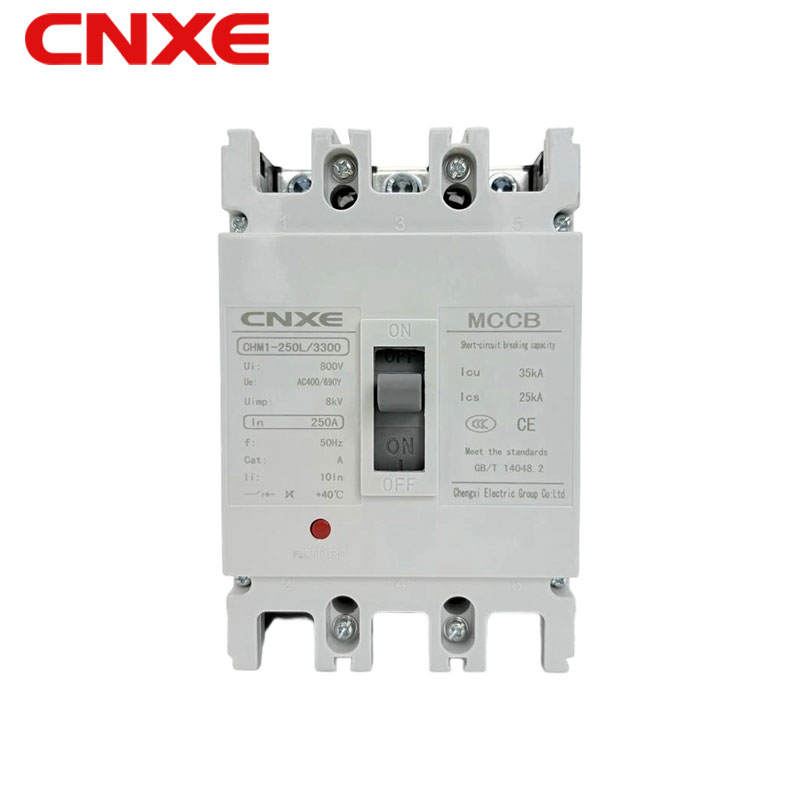

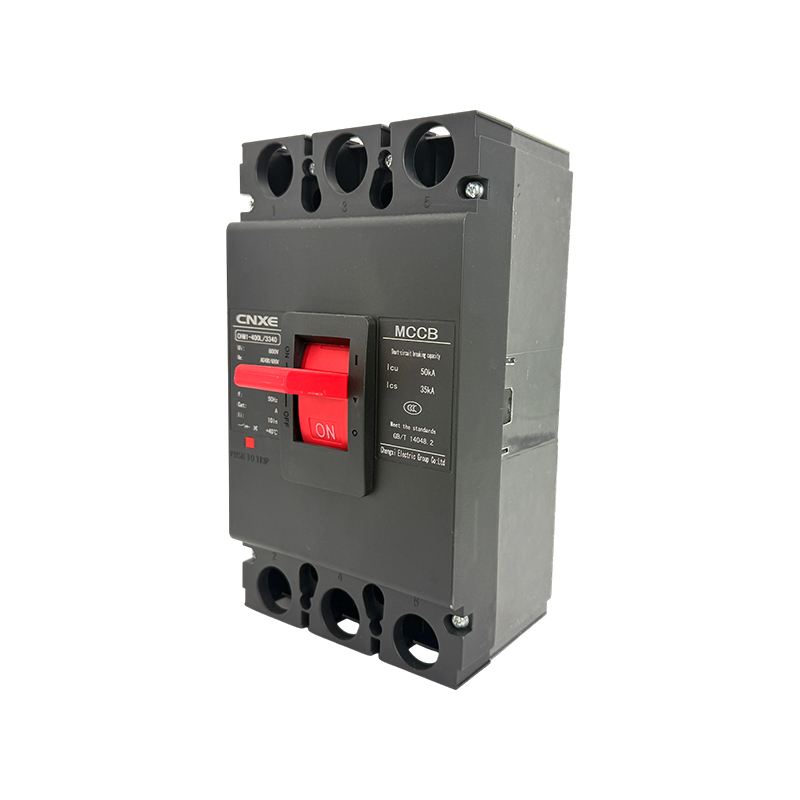

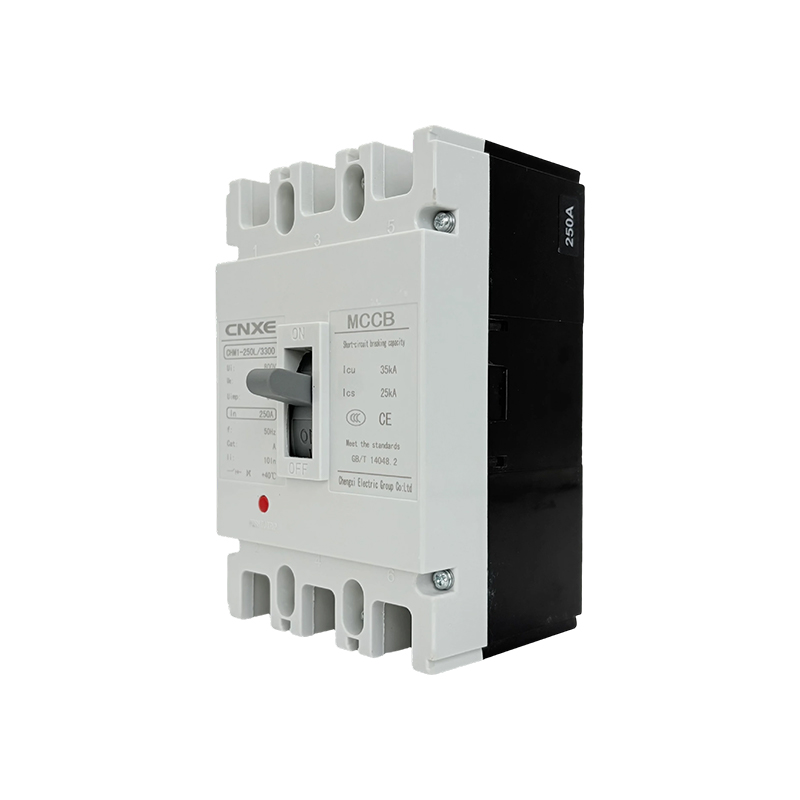

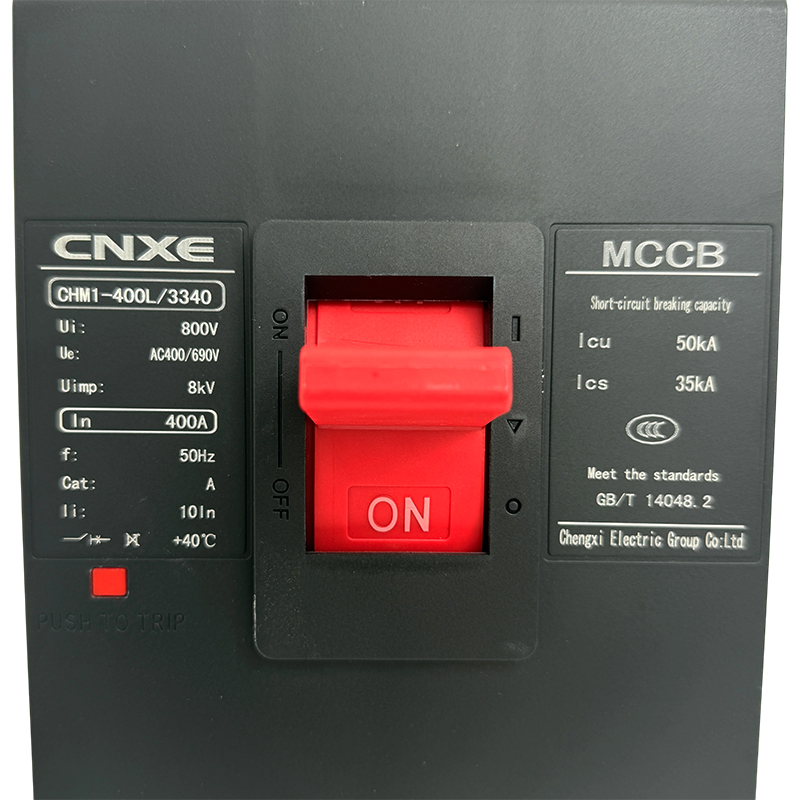

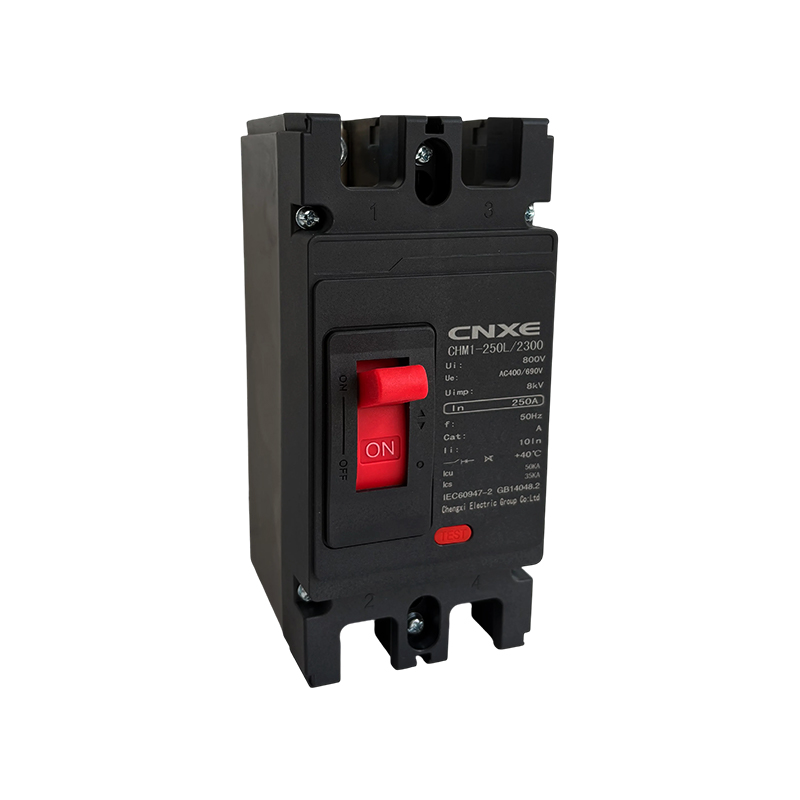

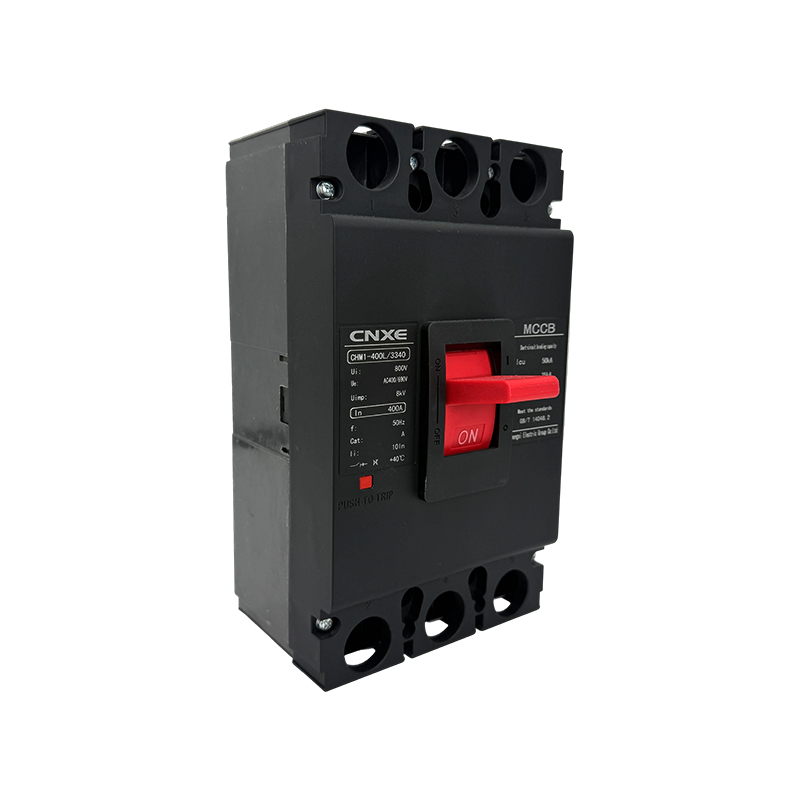

Серия CHM1 специально разработана для цепей среднего и высокого напряжения и является основным защитным оборудованием для промышленных и коммерческих сценариев высокой мощности: она поддерживает двойное напряжение переменного тока 400 В/690 В с номинальным током 250 А, что подходит для сценариев с высокой нагрузкой. Его отключающая способность при коротком замыкании 50 кА в сочетании с двойной защитой от перегрузки/перенапряжения; Ударопрочный огнестойкий корпус с изоляцией 8 кВ может стабильно работать при температуре 40 ℃ и отличается превосходной долговечностью; Выдающиеся индикаторы включения-выключения, стандартная установка на направляющую и конструкция, совместимая с кабелями большого сечения, делают эксплуатацию и обслуживание более удобными. Этот продукт подходит для промышленного силового оборудования, коммерческих мощных приборов, схем распределения электроэнергии в инфраструктуре и т. д. Это легко адаптируемое решение для «сильной защиты при высоких нагрузках и длительного срока службы» в сильноточных сценариях, способное решить проблему недостаточной мощности малогабаритных автоматических выключателей и обеспечить надежную защиту цепей для промышленных и коммерческих пользователей.
