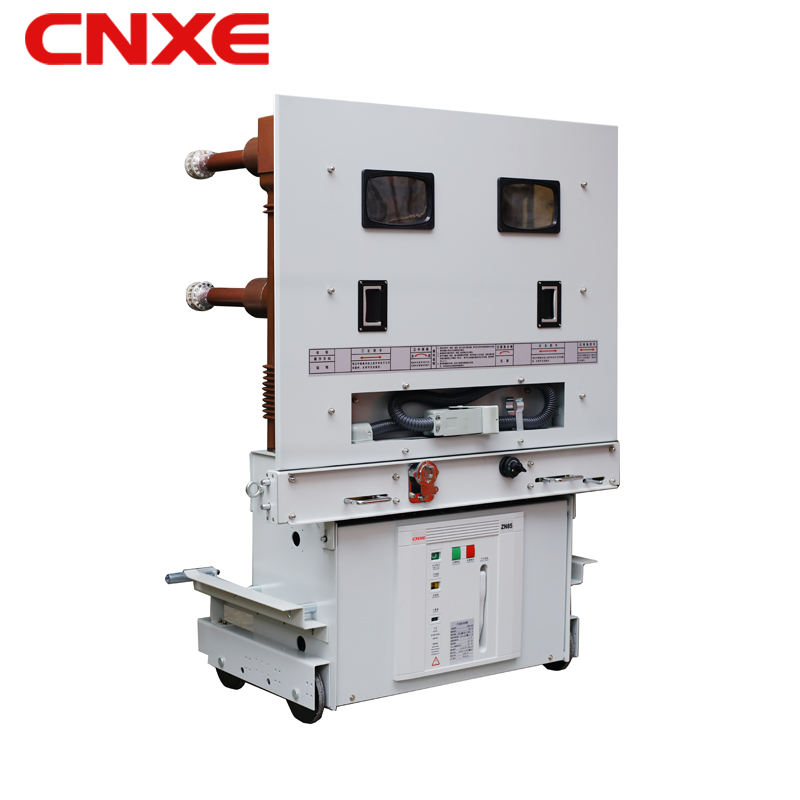

Высоковольтный вакуумный выключатель (HV VCB)

Высоковольтный вакуумный выключатель серии VXC1-12, устанавливаемый на тележку внутри помещения, представляет собой трехфазное внутреннее распределительное устройство переменного тока частотой 50 Гц и напряжением 12 кВ. Подходит для управления и защиты на промышленных и горнодобывающих предприятиях, электростанциях, подстанциях и электроустановках, идеально подходит для частой эксплуатации. Рабочий механизм интегрирован с корпусом автоматического выключателя, что позволяет использовать его как стационарный монтажный блок или как тележку со специальным движительным механизмом. В основной цепи используется цельногерметичная колонна, в результате чего получается компактный, высоконадежный и не требующий обслуживания автоматический выключатель. Он совместим с распределительным устройством, установленным по центру тележки, таким как KYN28A-12 (GZS), а также может использоваться с фиксированным распределительным устройством серии XGN в фиксированной конфигурации.

Нормальная операционная среда
Температура окружающей среды: не выше 40°C, не ниже -10°C (разрешено хранение и транспортировка при -30°C).
Высота: не более 1000 м. (Если требуется большая высота, номинальный уровень изоляции соответственно увеличится.)
Относительная влажность воздуха: среднесуточная не более 95%, давление насыщенных паров: среднесуточное не более 2,2 × 10-11 МПа, среднемесячное не более 1,8 × 10-11 МПа.
Сейсмическая интенсивность: Не превышает 8-й магнитуды.
Место, свободное от пожара, взрыва, сильного загрязнения, химической коррозии или сильной вибрации.

Герметичный вакуумный выключатель нагрузки и предохранитель VZF-12, устанавливаемый по центру (далее именуемый вакуумным выключателем), представляет собой вакуумное распределительное устройство нового поколения, разработанное на основе уникальной концепции конструкции и требований рынка. Он широко используется в внутренних бронированных распределительных устройствах с воздушной изоляцией и соответствует таким стандартам, как GB3804-2004 и GB16926-1997.

В нормальных условиях эксплуатации в пределах технических параметров вакуумного выключателя центрально установленная герметичная комбинация вакуумного выключателя нагрузки-предохранителя ВЗФ-12 обеспечивает безопасную и надежную работу в электросетях соответствующего уровня напряжения.

Нормальная операционная среда
1. Температура окружающей среды: от 40°C до -25°C.
2. Влажность окружающей среды: среднесуточная относительная влажность: ≤95%, среднемесячная относительная влажность: ≤90%.
3. Среднесуточное давление насыщенного пара: ≤2,2 x 10-3 МПа.
4. Среднемесячное давление насыщенного пара: ≤1,8 x 10-3 МПа.
5. Высота: Не более 1500 м
6. Интенсивность землетрясения: Не более 8 градусов.
7. Применимое место: отсутствие капающей воды, риск застоя или взрыва, отсутствие химически едких газов и сильная вибрация.
8. Если условия эксплуатации продукта превышают вышеуказанные требования, пользователь может договориться с нашей компанией, чтобы определить подходящее место.

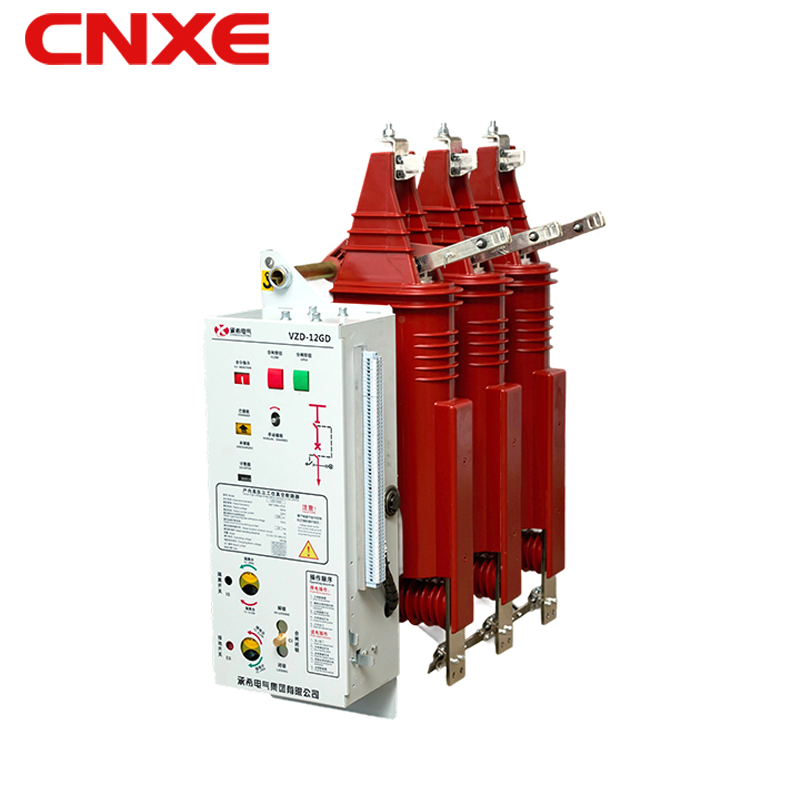

Трехпозиционный вакуумный выключатель ВЗД 12 кВ объединяет функции изоляции, заземления и прерывания, использует технологию вакуумного гашения дуги, отличается компактной конструкцией и простотой эксплуатации. Он поддерживает как электрическое, так и ручное управление, оснащен механической защитой от блокировки и подходит для стационарной или съемной установки. Высокая прерывающая способность, длительный срок службы и необслуживаемая конструкция делают его пригодным для подстанций, промышленных и горнодобывающих предприятий, а также интеллектуальных сетей, повышая надежность распределения электроэнергии.

Технические характеристики продукта
1. Компактный/гибкий:
Метод изоляции на воздушной основе соответствует стандартам электрического зазора и частичного разряда технических спецификаций электроэнергетики.
Компактные размеры шкафа (стандартные размеры шкафа: 480*1000*1800 мм (ширина x глубина x высота)) делают всю систему распределения электроэнергии чрезвычайно компактной, экономя место на дорогостоящих городских строительных землях.
Гибкие конфигурации шин и возможности расширения облегчают интеграцию с другими типами шкафов.
2. Интегрированный/инкапсулированный:
Комбинированная конструкция интегрального выключателя включает в себя разъединитель, автоматический выключатель, заземляющий выключатель и датчик под напряжением. Модульная конструкция обеспечивает простую, надежную блокировку и простоту обслуживания.
3. Визуализация/Высокая эффективность:
Визуальная конструкция разъединителя, быстрая доставка и общая модульная конструкция делают сборку всей электрической системы быстрой и простой.
Интегрированная структура позволяет реализовать все типы требований к закрытию в одном блоке, снижая риск сбоев блокировки, вызванных проблемами процесса сборки во всей электрической системе. 4. Стабильность/Долговечность:
Дополнительный пружинный механизм с постоянными магнитами обеспечивает длительный механический срок службы. Герметичный вакуумный прерыватель обеспечивает пыленепроницаемость и высокие изоляционные характеристики.

Технические параметры продукта
Номинальное напряжение: 12 кВ
Выдерживаемое напряжение частоты питания в течение 1 минуты: 42 кВ
Напряжение, выдерживающее импульс молнии: 75/85 кВ
Номинальный ток: 630-1250 А (фидер)
Номинальная частота: 50/60 Гц
Номинальный ток отключения короткого замыкания: 25 кА/31,5 кА
Номинальный кратковременный выдерживаемый ток: 25 кА/31,5 кА
Номинальный пиковый выдерживаемый ток: 50 кА/63 кА
Номинальные циклы прерывания тока короткого замыкания: 30
Механический срок службы: 10 000 циклов (автоматический выключатель)
Выдерживаемое напряжение промышленной частоты для вспомогательных цепей: 2000 В
630-1250A (входящая линия)
3000 циклов (разъединитель/заземляющий выключатель)
100 000 циклов (автоматический выключатель)

Применимая конструкция фиксированного распределительного устройства:
Шкаф изготовлен из стальных листов с алюминиево-цинковым покрытием толщиной 2,0 мм, согнутых и собранных для обеспечения высокой прочности, легкого веса и превосходной коррозионной стойкости. Он разделен на независимые низковольтные отсеки, отсеки шин, отсеки переключателей и кабельные отсеки.

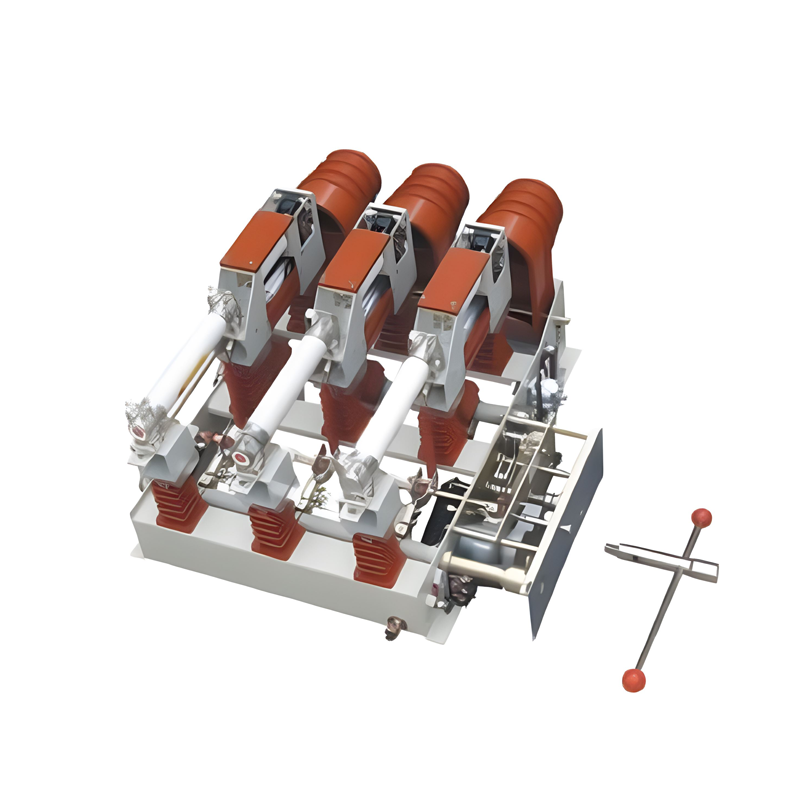

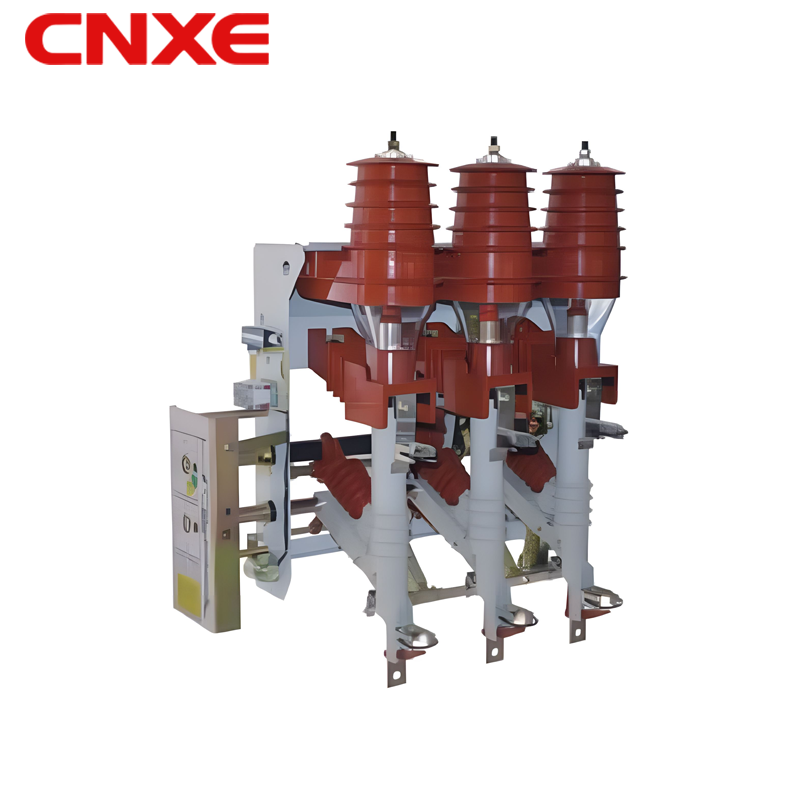

Комбинация внутреннего высоковольтного выключателя нагрузки и предохранителя FN7-12 представляет собой газогенерирующий внутренний высоковольтный выключатель нагрузки, подходящий для трехфазных систем питания переменного тока с частотой 50 Гц и номинальным напряжением 12 кВ. Применяется для прерывания тока нагрузки и замыкания токов короткого замыкания.

Нормальные условия эксплуатации:
Температура окружающего воздуха: Верхний предел: 40°C; Нижний предел: -10°C в обычных районах, -25°C в холодных регионах;
Высота: 1000 м или менее над уровнем моря.
Относительная влажность воздуха: среднесуточная не более 95%, среднемесячная не более 90%;
Окружающий воздух не должен быть сильно загрязнен едкими или горючими газами, водяным паром или другими загрязняющими веществами;
Частая сильная вибрация отсутствует.

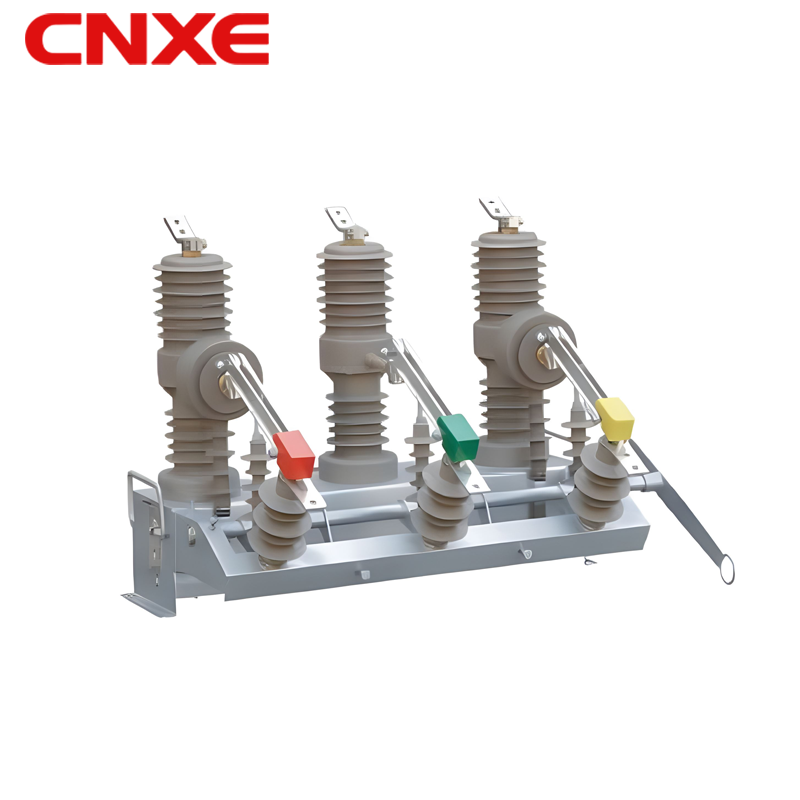

Высоковольтный вакуумный выключатель ZW32 12 кВ с ручным и электрическим управлением – это прочное и надежное распределительное устройство, предназначенное для использования в наружных распределительных сетях напряжением 10 кВ. Он поддерживает как ручной, так и электрический режимы управления, обеспечивая гибкость для местного и дистанционного управления. Изделие имеет трехфазную конструкцию с цветными рычагами управления для безопасной и интуитивно понятной идентификации, что упрощает обслуживание и эксплуатацию.

Основная технология вакуумного выключателя обеспечивает превосходные характеристики дугогашения, высокую отключающую способность и минимальные требования к обслуживанию. Изоляционные втулки разработаны для работы в суровых условиях окружающей среды, таких как дождь, влажность, пыль и ультрафиолетовое излучение, что гарантирует длительную и стабильную работу.

Этот выключатель широко используется в городских и сельских электросетях, на промышленных и горнодобывающих предприятиях, а также на подстанциях. Он особенно подходит для частого использования и играет важную роль в защите системы, переключении нагрузки, изоляции неисправностей и автоматическом повторном включении. Возможность интеграции с интеллектуальными терминалами обеспечивает удаленный мониторинг и управление, что делает его идеальным решением для современной инфраструктуры интеллектуальных сетей. Блок ZW32 12 кВ повышает как эксплуатационную безопасность, так и надежность сети, поддерживая эффективное и безопасное распределение электроэнергии.

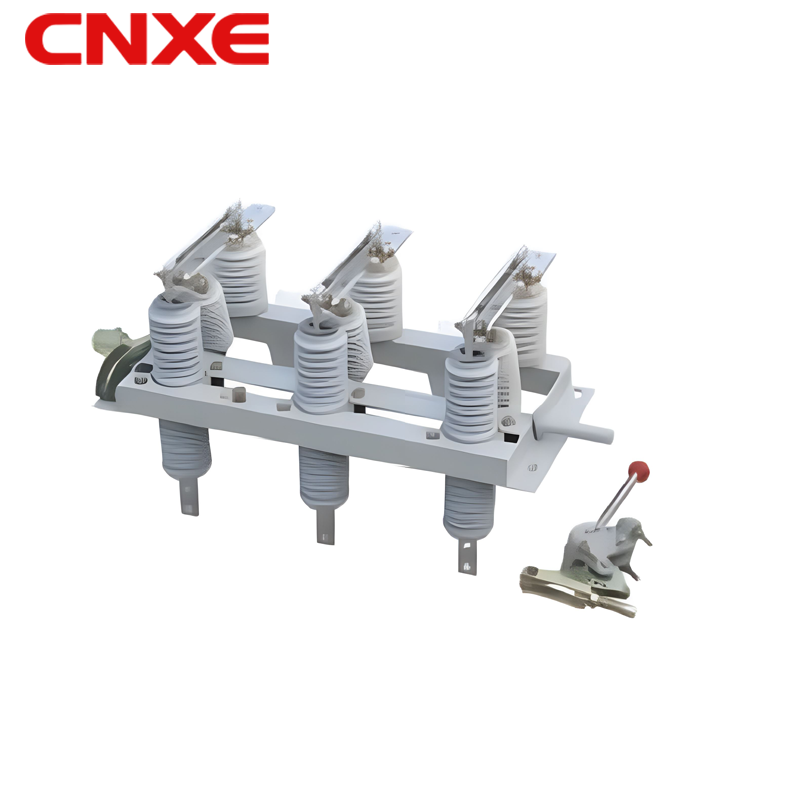

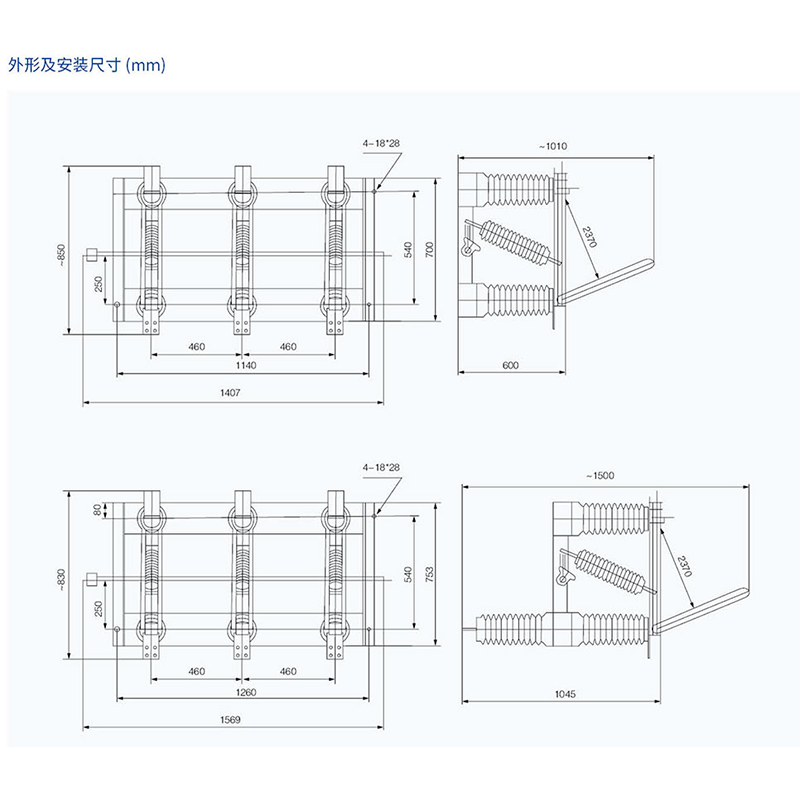

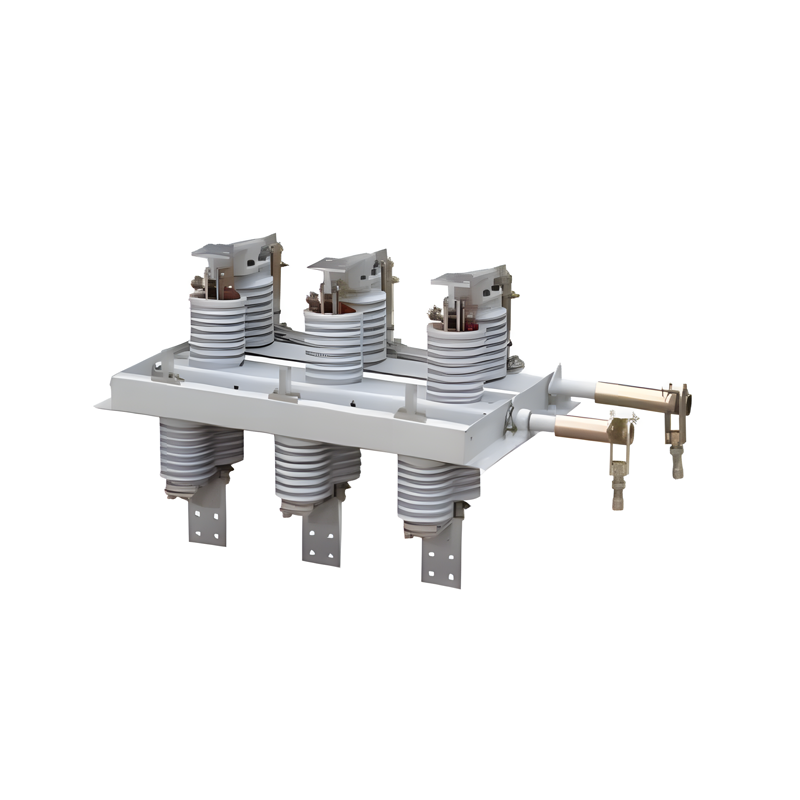

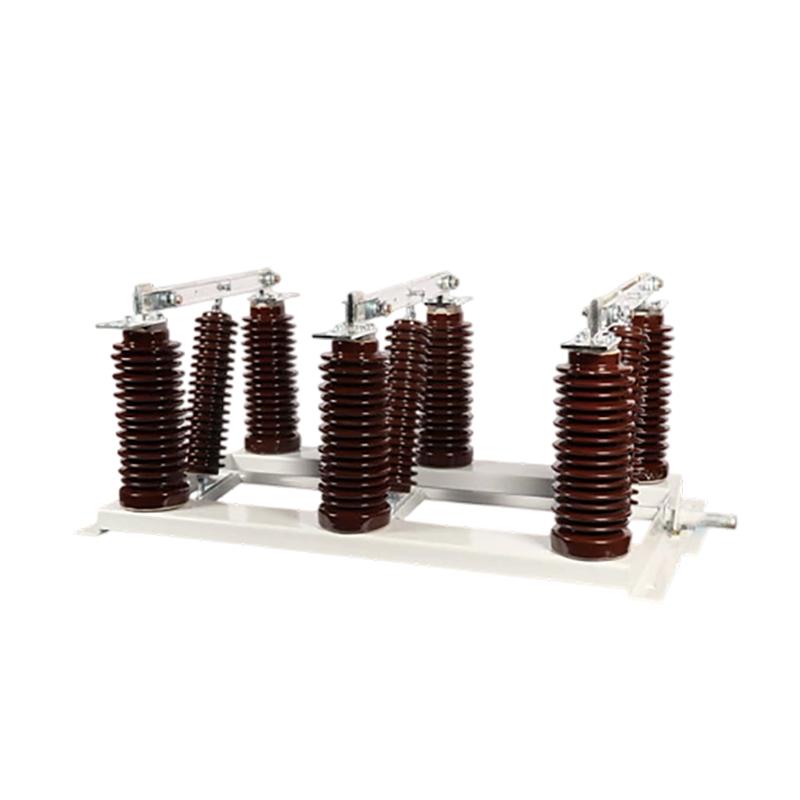

Наружные высоковольтные разъединители и вакуумные выключатели напряжением 12 кВ широко используются в системах распределения электроэнергии среднего напряжения, в первую очередь обеспечивая управление, изоляцию и защиту. Они особенно подходят для подстанций, промышленных и горнодобывающих предприятий, а также для модернизации сельских электросетей.

Преимущества продукта:
Высокие изоляционные характеристики: используются высоковольтные композитные или керамические изоляторы, подходящие для суровых условий на открытом воздухе.
Безопасная изоляция: имеет четко видимое отключение для обеспечения безопасного обслуживания.
Модульная структура: простая установка и простая интеграция с вакуумными выключателями, молниеотводами и другими устройствами.
Несколько режимов работы: поддерживает ручное, электрическое и дистанционное управление для удовлетворения потребностей доступа к интеллектуальной сети.
Низкие эксплуатационные расходы: конструкция вакуумного дугогашения обеспечивает длительный механический срок службы и подходит для частой эксплуатации.

Типичные области применения:
Сегментация распределительных линий в сельской местности; Изоляция линий промышленных потребителей; Граничные выключатели в системах автоматизации городского распределения; Оборудование для защиты входов и выходов малых подстанций.

Наши наружные высоковольтные разъединители и вакуумные выключатели серии ZW32 напряжением 12 кВ сочетают в себе высокую надежность работы с безопасной изоляцией, что делает их необходимым оборудованием для современных систем распределения электроэнергии, помогая добиться эффективной, безопасной и интеллектуальной работы электросети.

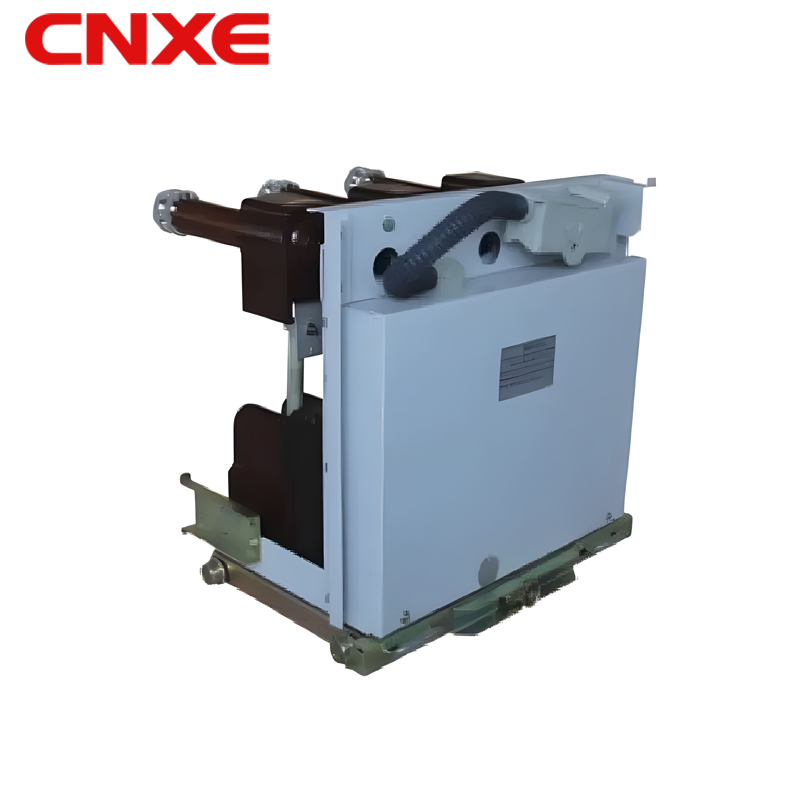

Высоковольтная изоляционно-измерительная тележка PT/GL/JL 12 кВ — это устройство, разработанное специально для энергосистем, в основном используемое для изоляции и измерения высоковольтных цепей. Компактная конструкция облегчает установку и обслуживание. Изготовленный из высокопрочных материалов, он обеспечивает безопасность и долговечность в условиях высокого напряжения. Его основными компонентами являются изолирующий выключатель, измерительное устройство и механизм тележки.

Изолирующий выключатель при необходимости отключает цепь, обеспечивая безопасность обслуживающего персонала; измерительное устройство точно измеряет ток и напряжение, помогая контролировать рабочее состояние энергосистемы. Механизм тележки позволяет легко извлекать устройство или вставлять его в распределительное устройство для удобства эксплуатации и обслуживания.

Общая конструкция соответствует соответствующим стандартам безопасности и подходит для различных промышленных и коммерческих энергосистем. Его надежность и эффективность делают его незаменимым компонентом энергосистем.
