630A 3P MCCB с защитой от повышенного и пониженного напряжения CE

Особенности продукта

Подходит для обычных условий распределения электроэнергии переменного тока и может гибко применяться в трехфазных цепях с различными требованиями к напряжению. Способность автоматического выключателя выдерживать импульсные напряжения, такие как удары молнии, обеспечивает безопасность оборудования при кратковременных высоковольтных помехах. В случае короткого замыкания он может безопасно отключить максимальный ток короткого замыкания, эффективно отключая неисправную цепь и защищая системное оборудование. Он имеет литой корпус, обладающий хорошими изоляционными характеристиками и механической прочностью. Простой в эксплуатации, индикатор «ON» четко показывает состояние замкнутой цепи. Он может эффективно справляться с перегрузками и короткими замыканиями в линиях электропередачи, быстро отключая цепь и защищая расположенное ниже электрооборудование. Широко используется в низковольтных системах распределения электроэнергии на промышленных предприятиях, в коммерческих зданиях и других местах, обеспечивая надежную защиту электробезопасности и стабильную работу системы.

Получите предложение

Номинальное напряжение (Ui)	800В
Рабочее напряжение (Ue)	400/690 В переменного тока
Номинальное импульсное выдерживаемое напряжение (Uimp)	8кВ
Номинальный ток (В)	125А
Отключающая способность при коротком замыкании	Предельная отключающая способность при коротком замыкании (Icu) 25 кА
Окружающая среда и частота	Применимая температура окружающей среды до 40 ℃, номинальная частота 50 Гц, подходит для условий окружающей среды и частоты сети обычных промышленных и гражданских систем распределения электроэнергии.
Стандартное соответствие	Соответствует стандарту GB/T 14048.2. Показатели производительности и безопасности продукта соответствуют соответствующим национальным стандартам, обеспечивая надежное качество.

Технические данные

Тип	ЧМ9-160Л	ЧМ9-250Л
Рамка (А)	160	250
Количество полюсов	3,4	3,4
Номинальный ток (А)	63, 80, 100, 125, 140, 160	100, 125, 140, 160, 180, 200, 225, 250
Номинальное напряжение Ue (В)	AC400В	AC400В
Номинальное напряжение изоляции Ui (В)	AC800В	AC800В
Отключающая способность при коротком замыкании Icu/Ics (кА)（AC400В）	25/18	25/18
Срок эксплуатации (цикл) (ВКЛ)	1000	1000
Срок службы (цикл) (ВЫКЛ.)	7000	7000
Работа с приводом от двигателя	●	●
Внешняя поворотная ручка	●	●
Автоматическое отключающее устройство	Термомагнитный	Термомагнитный

Тип	ЧМ9-400Л	ЧМ9-630Л	ЧМ9-800Л
Рамка (А)	400	630	800
Количество полюсов	3,4	3,4	3,4
Номинальный ток (А)	250, 315, 350, 400	500, 630	500, 630, 700, 800
Номинальное напряжение Ue (В)	AC400В	AC400В	AC400В
Номинальное напряжение изоляции Ui (В)	AC800В	AC800В	AC800В
Отключающая способность при коротком замыкании Icu/Ics (кА)（AC400В）	35/25	50/35	50/35
Срок эксплуатации (цикл) (ВКЛ)	1000	1000	500
Срок службы (цикл) (ВЫКЛ.)	4000	4000	2500
Работа с приводом от двигателя	●	●	●
Внешняя поворотная ручка	●	●	●
Автоматическое отключающее устройство	Термомагнитный	Термомагнитный	Термомагнитный

●Означает аксессуар в качестве опции

Характерная особенность

1. Свойство обратного времени срабатывания выключателя сверхтока (для распределения мощности) в состоянии, когда все полюса и электрифицированы одновременно при температуре 40 ℃.

Тестовый ток	Текущее время	Обычное время		Исходный статус
		In≤63	63
Обычный ток нерасцепления	1.05	≥1 часа	≥2 часа	Холодный статус

Условный ток отключения	1.3	<1 час	<2 часа	Горячий статус

2. Когда температура окружающей среды составляет 40 ℃ для защитного выключателя электродвигателя, включите питание для каждого полюса, характеристика обратного ограничения времени без температурной компенсации указана на следующем листе.

Тестовый ток	Текущее время	Обычное время	Исходный статус
		In≤800
Обычный ток нерасцепления	1	≥2 часа	Холодный статус

Условный ток отключения	1.2	<2 часа	Горячий статус

3. Свойство действия расцепителя короткого замыкания выключателя

◆ Мгновенное отключение (для распределения электроэнергии) I=10In

◆ Мгновенное отключение (для защиты двигателя) I=12In.

◆ Точность настройки тока ±20%

Переднее подключение и общее

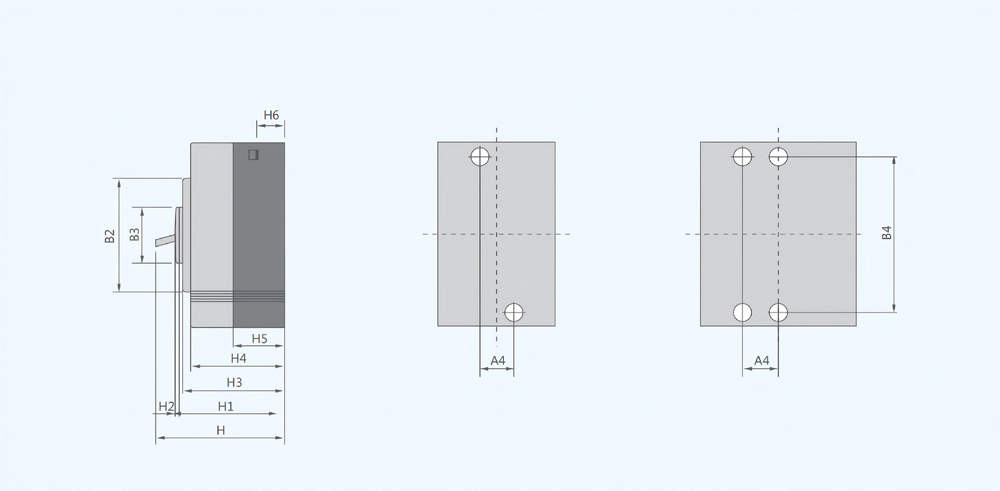

Габаритные и установочные размеры

Автоматический выключатель в литом корпусе	Габаритные размеры																					Установочные размеры		Болт
	А		А1		А2		А3		Б	Б1	Б2	Б3	Б5	Б6	Ч	Ч1	Ч2	Ч3	Ч4	Ч5	Ч6	А4	Б4
	3П	4П	3П	4П	3П	4П	3П	3П
ЧМ9-125Л	90	120	60	90	-	-	-		155	134	103	50	50	-	94	72	4	68	61	41	24	30	132	М8
ЧМ9-250Л	105	140	70	105	-	-	-		165	144	103	50	100	-	96	72	4	68	61	46	24	35	126	М8
ЧМ9-400Л	140	185	88	132	140	196	112	168	257	230	179	90	110	43	155	107	5	105	97	64	36	44	194	М10
ЧМ9-630Л	140	185	88	132	140	196	112	168	257	230	179	90	110	42	155	107	5	105	97	64	36	44	194	М10
ЧМ9-800Л	210	280	140	210	180	250	140	210	275	243	192	90	110	87	155	107	5	104	97	65	24	70	242.5	М12
