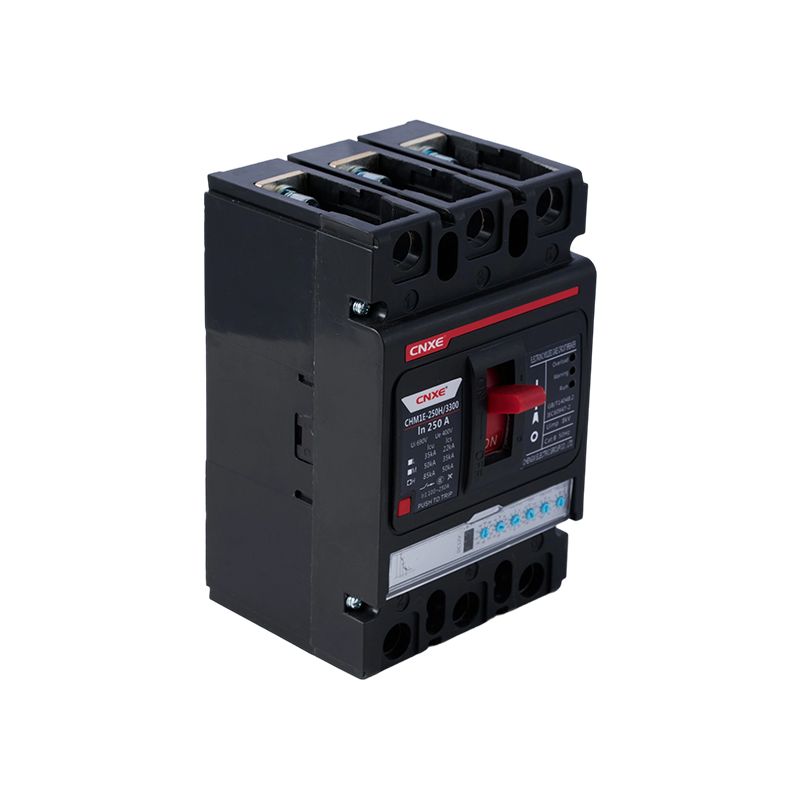

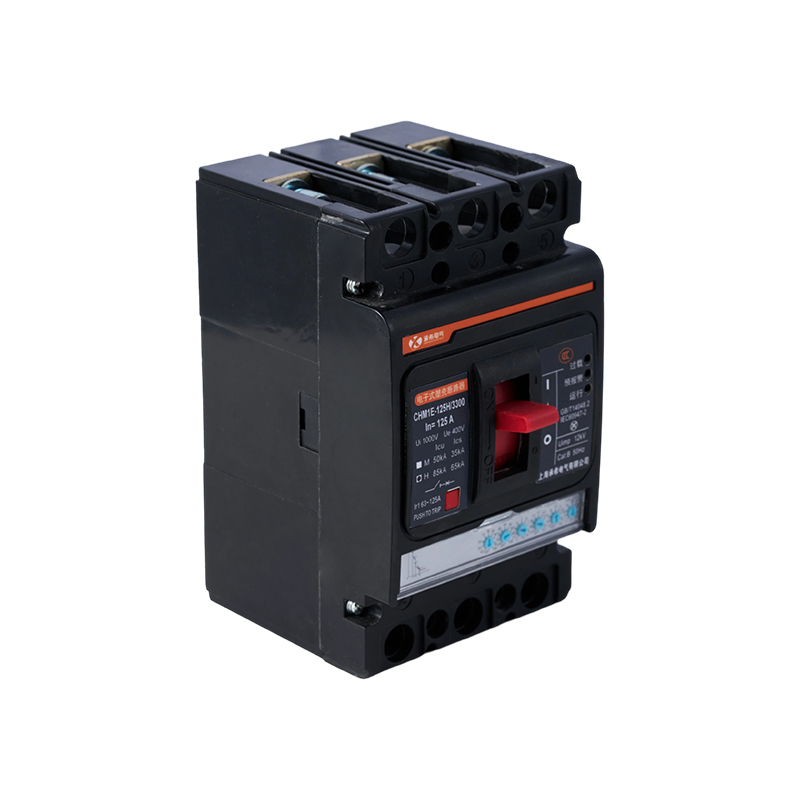

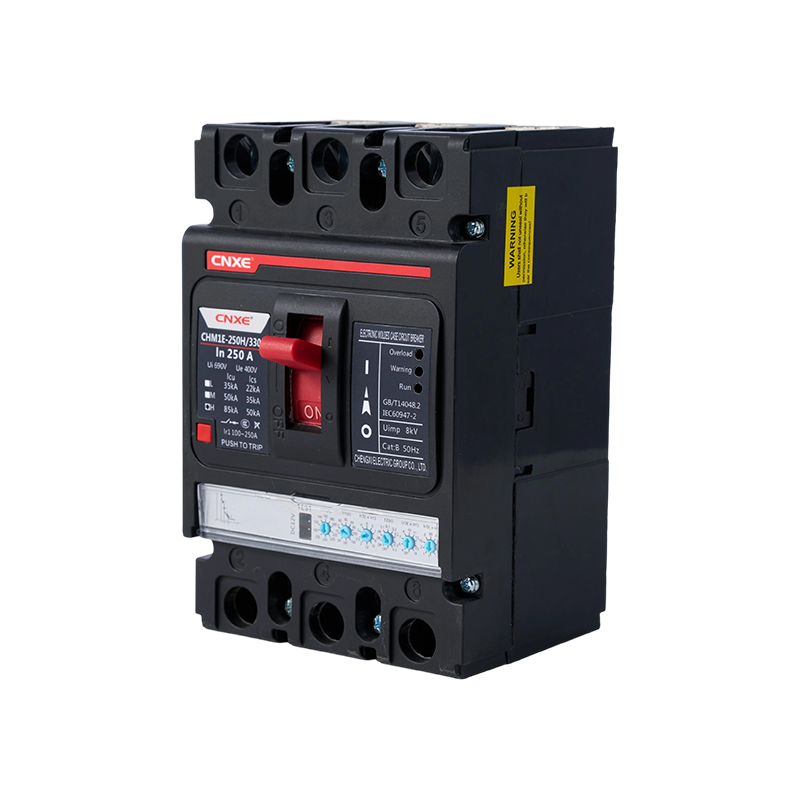

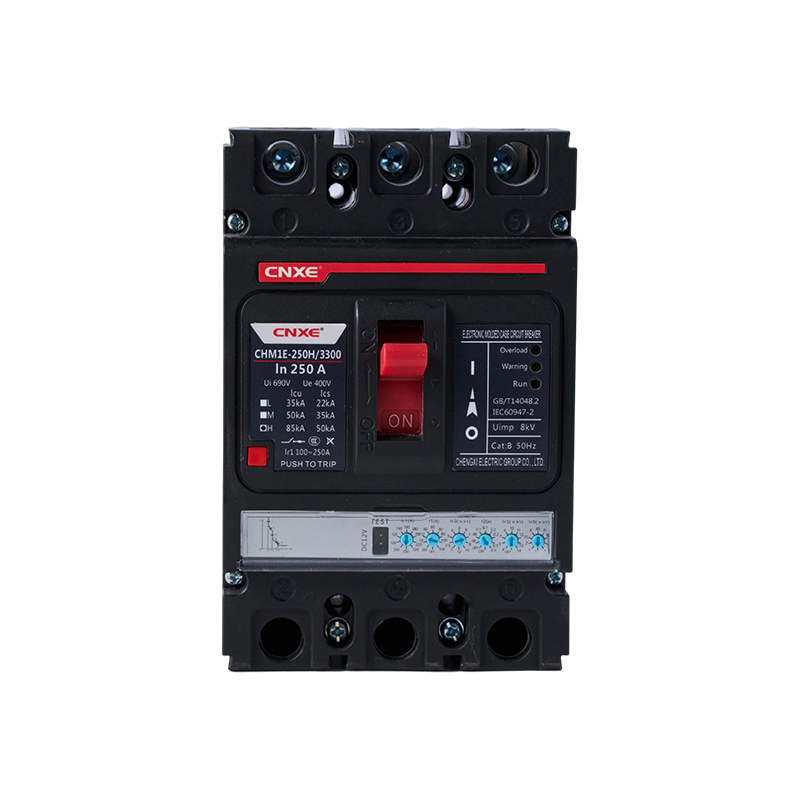

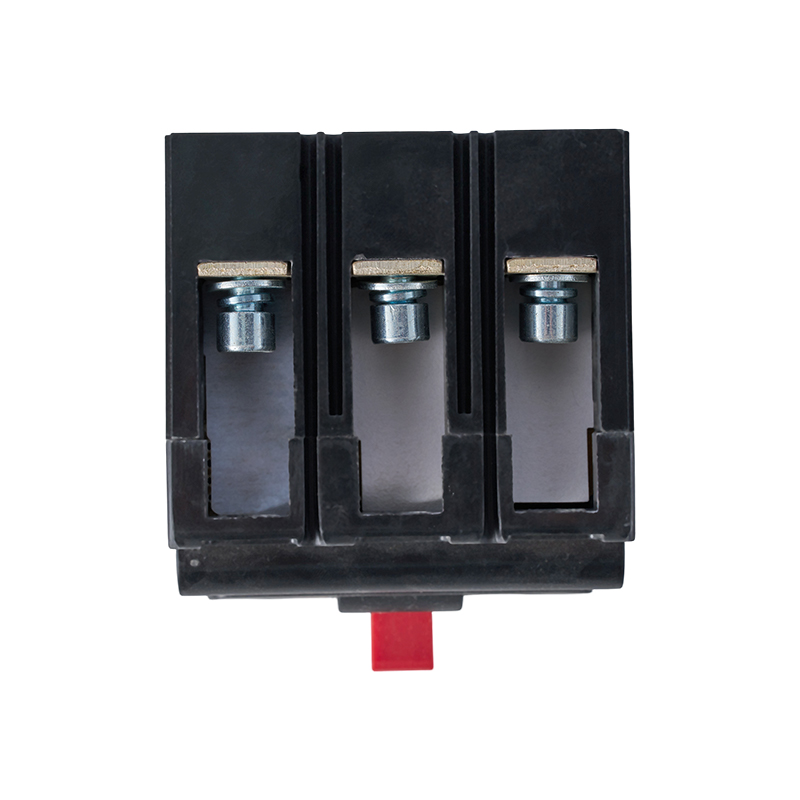

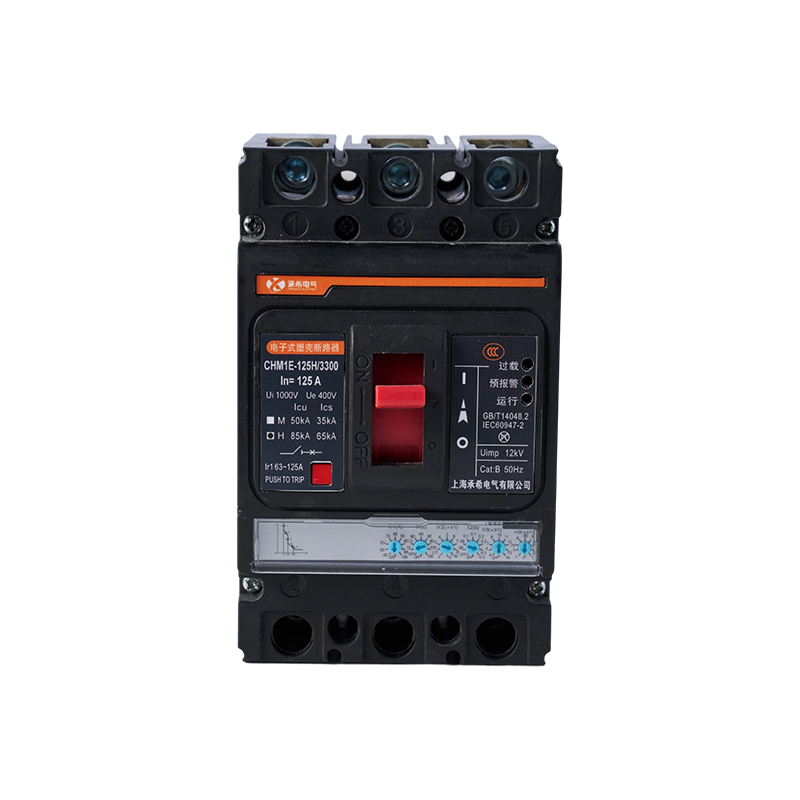

Электронный автоматический выключатель в литом корпусе серии CHM1E

Электронные автоматические выключатели серии CHM1E в литом корпусе (далее именуемые автоматическими выключателями) подходят для работы переменного тока частотой 50 Гц/60 Гц. Они имеют номинальное напряжение изоляции 800 В, номинальное рабочее напряжение 690 В и ниже и номинальный рабочий ток от 16 до 800 А. Они предназначены для нечастого переключения и нечастого запуска двигателя в цепях с защитой от перегрузки, короткого замыкания и пониженного напряжения, эффективно защищая цепи и электрооборудование от повреждений. Они подходят для защиты промышленного распределения электроэнергии, энергосистем зданий и различного контрольного оборудования.

Характеристики продукта
Соответствующие стандарты
·GB/T14048.1 Общие сведения
·Автоматические выключатели GB/T14048.2
·IEC 60947-1 Общие сведения
·Автоматические выключатели IEC 60947-2

Температура окружающей среды
·Эта серия продуктов может работать в течение длительного времени при нормальных температурах окружающей среды и рабочих температурах от -5°C до 40°C.
·Для рабочих температур, превышающих 40°C (более 60°C для защиты двигателя), ознакомьтесь с требованиями по снижению номинальных значений температуры или свяжитесь с нами. Температура хранения: от -20°C до 70°C.

Высота
Нормальная рабочая высота для данного изделия не должна превышать 2000 м.
Если установка требуется на высоте более 2000 м, необходимо учитывать изменения диэлектрической прочности и падение температуры воздуха. Подробную информацию см. в таблице коэффициентов снижения высоты.

Степень защиты
Корпус автоматического выключателя имеет класс защиты IP20.
Автоматические выключатели, установленные в распределительных устройствах:
Автоматические выключатели с переключающими ручками: IP40
Автоматические выключатели с электрическими рабочими механизмами: IP40

Степень загрязнения
Данный продукт работает в средах со степенью загрязнения 3 (промышленные среды), как определено в IEC 60947-1 и 60664-1.

Влажность
Для нормальной работы необходимо соблюдать следующее:
При температуре окружающего воздуха 40°C относительная влажность не должна превышать 50%. При более низких температурах допускаются условия более высокой относительной влажности.
Средняя относительная влажность воздуха в самый дождливый месяц составляет 90%. Необходимо учитывать влияние конденсации на поверхности продукта на его эксплуатационные характеристики.

Надежная индикация контакта с функцией изоляции
Все автоматические выключатели в литом корпусе этой серии соответствуют изоляции, определенной в стандарте МЭК 60947-2.
Положение изоляции соответствует положению O (ВЫКЛ).
Рабочая ручка будет указывать положение "ВЫКЛ" только тогда, когда контакты действительно разомкнуты.
Вращение рукоятки или электрического рабочего механизма не изменит надежность системы индикации контактов. Это было проверено.
Функция изоляции должна быть гарантирована.
Механическая надежность системы индикации контактов.
Ток утечки отсутствует.
Определенная способность выдерживать перенапряжение между входными и выходными клеммами.
