Автоматический выключатель в литом корпусе (MCCB)

Автоматический выключатель корпусного типа серии CHM1 (далее - автоматический выключатель) - это новый тип автоматического выключателя, разработанный с использованием технологии производства нашей компании. Это высокопроизводительное низковольтное защитное устройство имеет высококачественный корпус из конструкционного пластика и модульную конструкцию. Он отличается компактной конструкцией, высокой разрушающей способностью и точной защитой. Он обеспечивает комплексную защиту от перегрузки и коротких замыканий и доступен с широким спектром дополнительных аксессуаров. Он широко используется в распределении электроэнергии в зданиях, промышленном управлении и защите двигателей.

Характеристики продукта:
Соответствует стандартам
GB/T14048.1 Общие сведения
GB/T14048.2 Автоматические выключатели
МЭК 60947-1 Общие сведения
Автоматические выключатели IEC 60947-2

Температура окружающей среды
Серия может работать в течение длительных периодов времени при нормальных температурах окружающей среды и рабочих температурах от -5°C до 40°C.
При рабочих температурах, превышающих 40°C (более 60°C для защиты двигателя), следует применить снижение номинальных характеристик или связаться с нами.
Диапазон температур хранения: от -20°C до 70°C.

Высота
·Нормальная рабочая высота установки не должна превышать 2000 м.
·Если установка требуется на высоте более 2000 м, необходимо учитывать изменения диэлектрической прочности и снижение температуры воздуха. См. таблицу коэффициентов снижения высоты.

Степень защиты
·Корпус автоматического выключателя имеет класс защиты IP20.
·Автоматические выключатели, установленные в распределительных устройствах:
Автоматические выключатели с переключающими ручками: IP40
Автоматические выключатели с электрическими рабочими механизмами: IP40

Степень загрязнения
Продукт работает в средах со степенью загрязнения 3 (промышленные среды), как определено в IEC 60947-1 и 60664-1.

Влажность
При нормальной эксплуатации изделие должно отвечать следующим требованиям
·При температуре окружающего воздуха 40°C относительная влажность не должна превышать 50%. Более высокие условия относительной влажности приемлемы при более низких температурах.
·Средняя относительная влажность воздуха в самый влажный месяц составляет 90%.
·Необходимо учитывать влияние конденсации на поверхности продукта на его эксплуатационные характеристики.

Надежная индикация контакта с функцией изоляции
· Все автоматические выключатели в литом корпусе этой серии соответствуют требованиям изоляции, определенным в стандарте МЭК 60947-2.
· Положение изоляции соответствует положению O (ВЫКЛ).
· Ручка управления указывает положение «ВЫКЛ» только тогда, когда контакты фактически разомкнуты.
· Вращение рукоятки или электрического рабочего механизма не влияет на надежность системы индикации контактов. После тестирования функция изоляции должна гарантировать:
· Механическая надежность системы индикации контактов
· Отсутствие тока утечки
· Определенная способность выдерживать перенапряжение между входными и выходными клеммами.

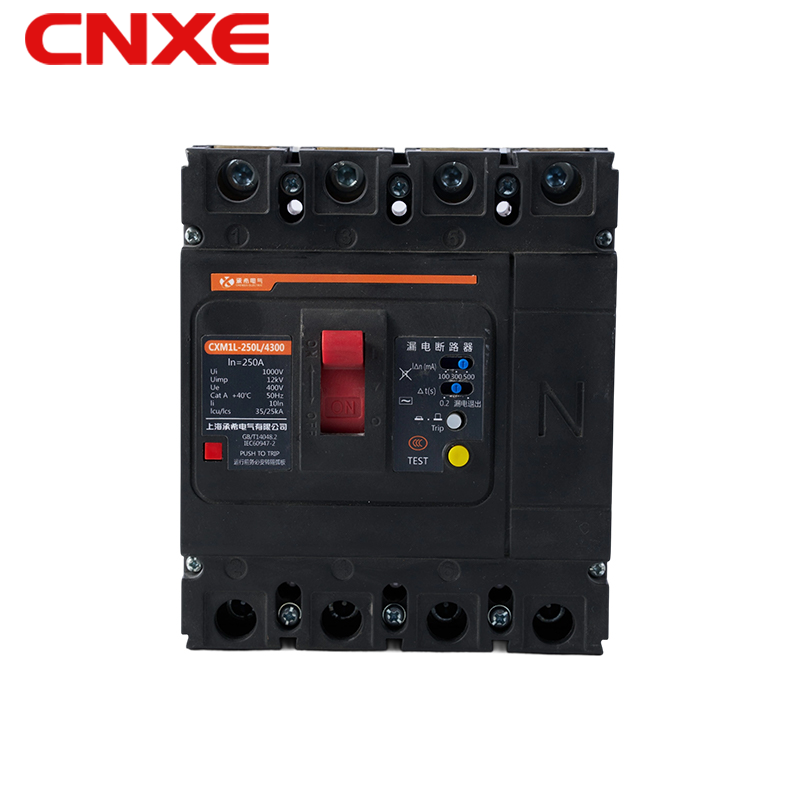

Устройство защитного отключения серии CHM1LE в литом корпусе — это высокоэффективное устройство электрозащиты, широко используемое в жилых, коммерческих и промышленных помещениях.

Основные преимущества:

- Безопасность: Быстрая защита от утечки тока снижает риск поражения электрическим током.

- Высокая надежность: Изготовлено из прочных материалов, стабильная работа и низкий уровень отказов.

- Простота установки и обслуживания: Компактная конструкция облегчает интеграцию и регулярное обслуживание.

- Многофункциональная защита: Интегрированная защита от перегрузки и короткого замыкания обеспечивает комплексную электробезопасность.

- Долговечность: Корпус из ударопрочного пластика, устойчив к коррозии и долговечен.

- Энергосбережение и защита окружающей среды: Оптимизированная конструкция снижает энергопотребление.

- Широкая адаптируемость: Подходит для различных напряжений и токов.

- Простота эксплуатации: Удобный и понятный интерфейс.

- Гарантия сертификации: Строгий контроль качества гарантирует безопасность и качество.

Устройство защитного отключения серии CHM1LE в литом корпусе благодаря своим превосходным характеристикам и широкому спектру применения является идеальным выбором для обеспечения электробезопасности.

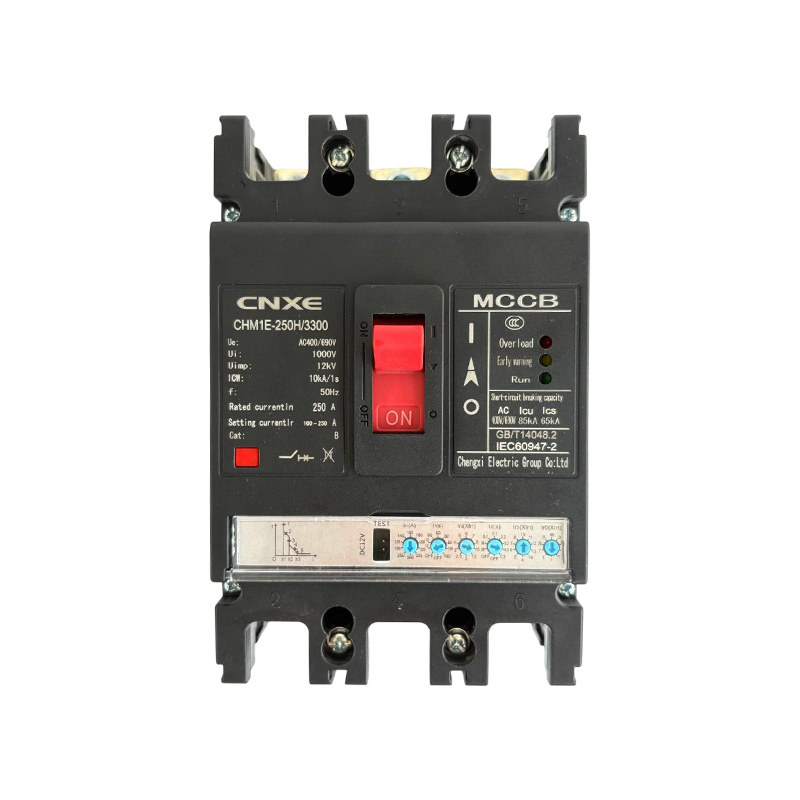

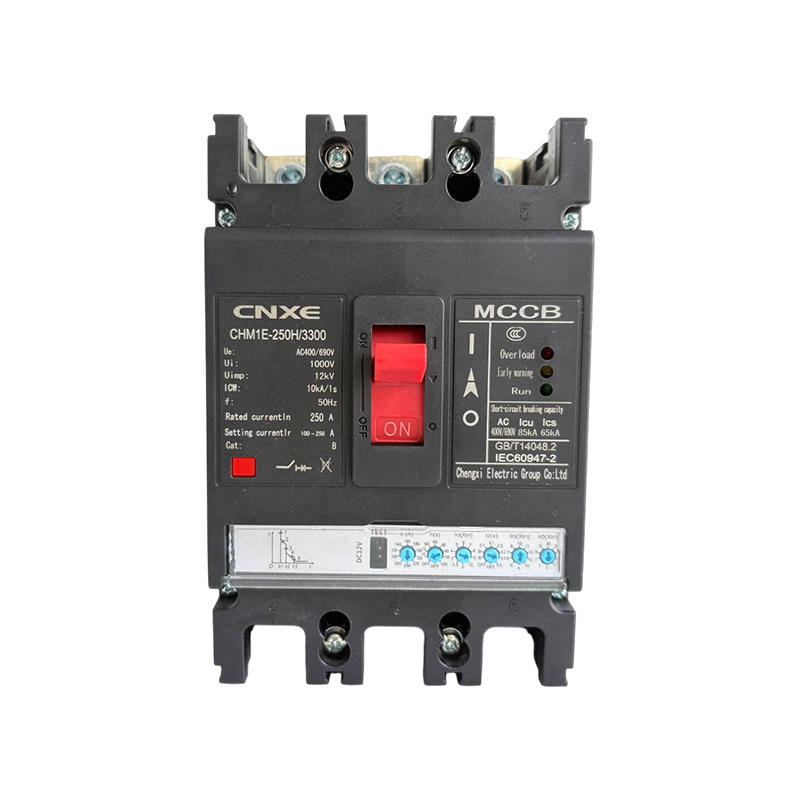

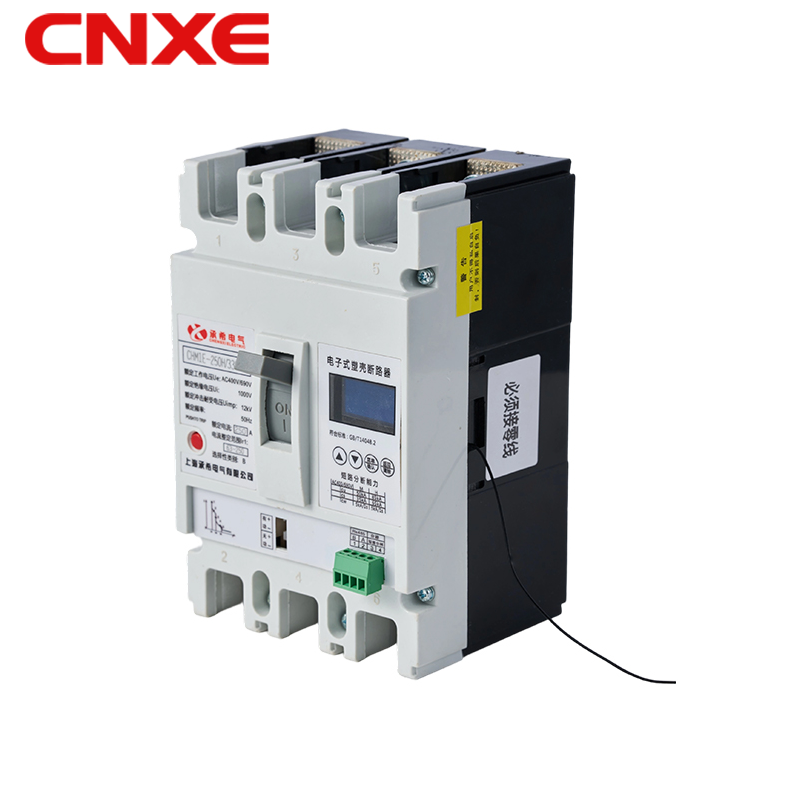

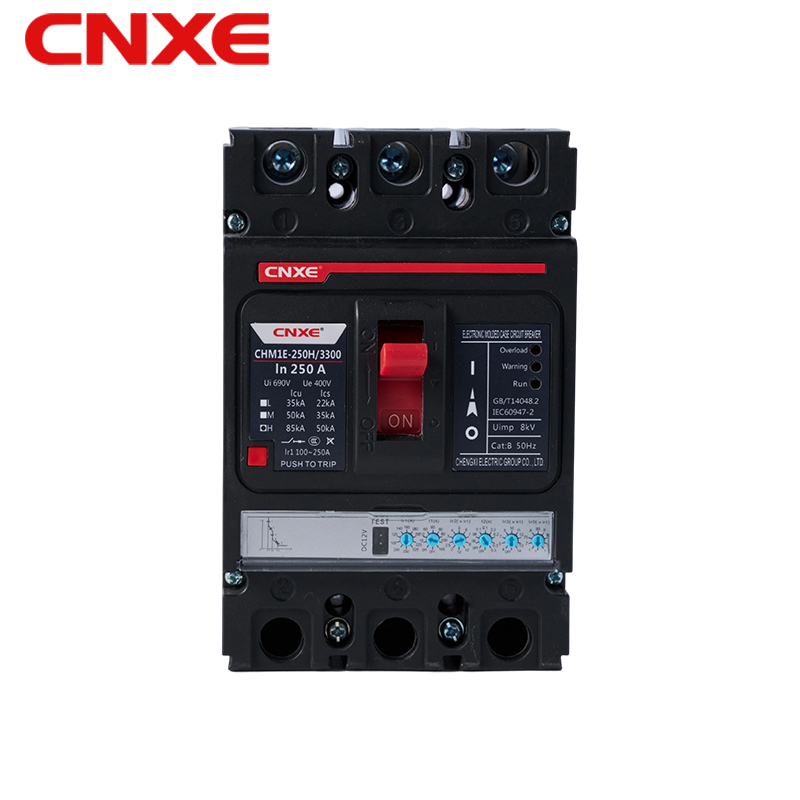

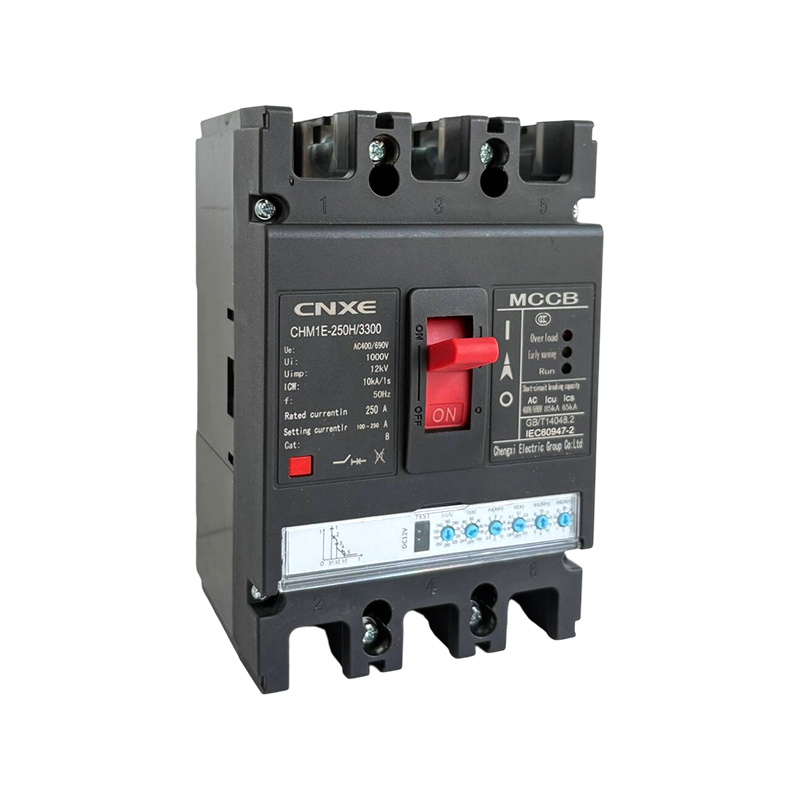

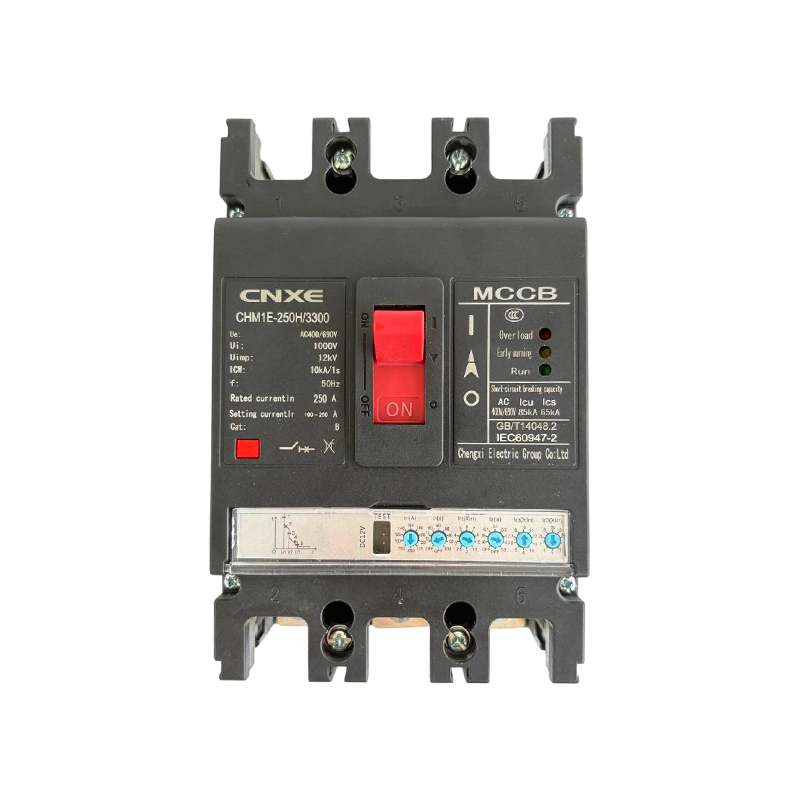

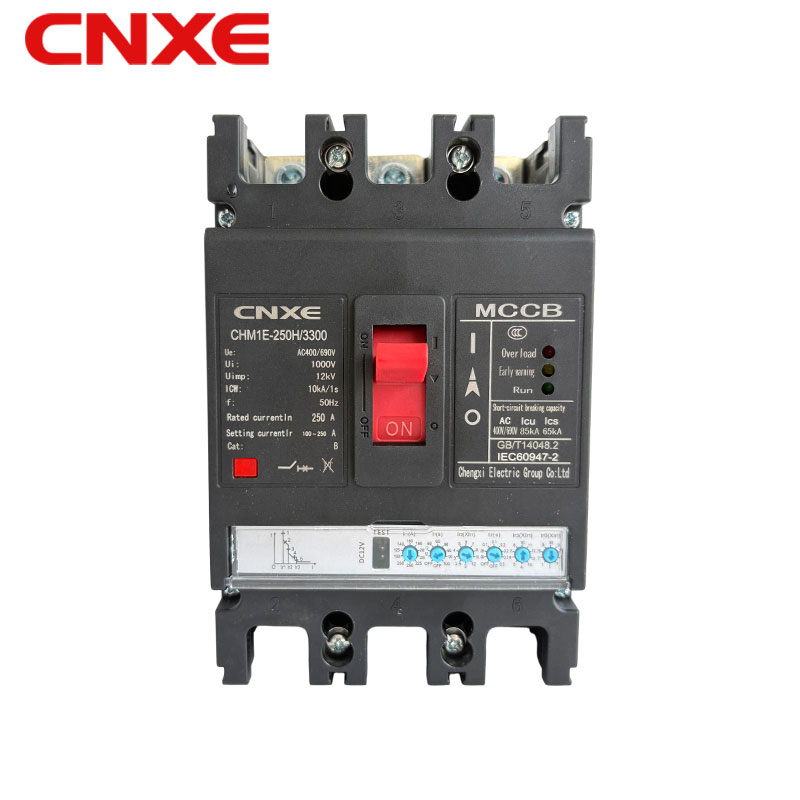

Электронные автоматические выключатели серии CHM1E в литом корпусе (далее именуемые автоматическими выключателями) подходят для работы переменного тока частотой 50 Гц/60 Гц. Они имеют номинальное напряжение изоляции 800 В, номинальное рабочее напряжение 690 В и ниже и номинальный рабочий ток от 16 до 800 А. Они предназначены для нечастого переключения и нечастого запуска двигателя в цепях с защитой от перегрузки, короткого замыкания и пониженного напряжения, эффективно защищая цепи и электрооборудование от повреждений. Они подходят для защиты промышленного распределения электроэнергии, энергосистем зданий и различного контрольного оборудования.

Характеристики продукта
Соответствующие стандарты
·GB/T14048.1 Общие сведения
·Автоматические выключатели GB/T14048.2
·IEC 60947-1 Общие сведения
·Автоматические выключатели IEC 60947-2

Температура окружающей среды
·Эта серия продуктов может работать в течение длительного времени при нормальных температурах окружающей среды и рабочих температурах от -5°C до 40°C.
·Для рабочих температур, превышающих 40°C (более 60°C для защиты двигателя), ознакомьтесь с требованиями по снижению номинальных значений температуры или свяжитесь с нами. Температура хранения: от -20°C до 70°C.

Высота
Нормальная рабочая высота для данного изделия не должна превышать 2000 м.
Если установка требуется на высоте более 2000 м, необходимо учитывать изменения диэлектрической прочности и падение температуры воздуха. Подробную информацию см. в таблице коэффициентов снижения высоты.

Степень защиты
Корпус автоматического выключателя имеет класс защиты IP20.
Автоматические выключатели, установленные в распределительных устройствах:
Автоматические выключатели с переключающими ручками: IP40
Автоматические выключатели с электрическими рабочими механизмами: IP40

Степень загрязнения
Данный продукт работает в средах со степенью загрязнения 3 (промышленные среды), как определено в IEC 60947-1 и 60664-1.

Влажность
Для нормальной работы необходимо соблюдать следующее:
При температуре окружающего воздуха 40°C относительная влажность не должна превышать 50%. При более низких температурах допускаются условия более высокой относительной влажности.
Средняя относительная влажность воздуха в самый дождливый месяц составляет 90%. Необходимо учитывать влияние конденсации на поверхности продукта на его эксплуатационные характеристики.

Надежная индикация контакта с функцией изоляции
Все автоматические выключатели в литом корпусе этой серии соответствуют изоляции, определенной в стандарте МЭК 60947-2.
Положение изоляции соответствует положению O (ВЫКЛ).
Рабочая ручка будет указывать положение "ВЫКЛ" только тогда, когда контакты действительно разомкнуты.
Вращение рукоятки или электрического рабочего механизма не изменит надежность системы индикации контактов. Это было проверено.
Функция изоляции должна быть гарантирована.
Механическая надежность системы индикации контактов.
Ток утечки отсутствует.
Определенная способность выдерживать перенапряжение между входными и выходными клеммами.

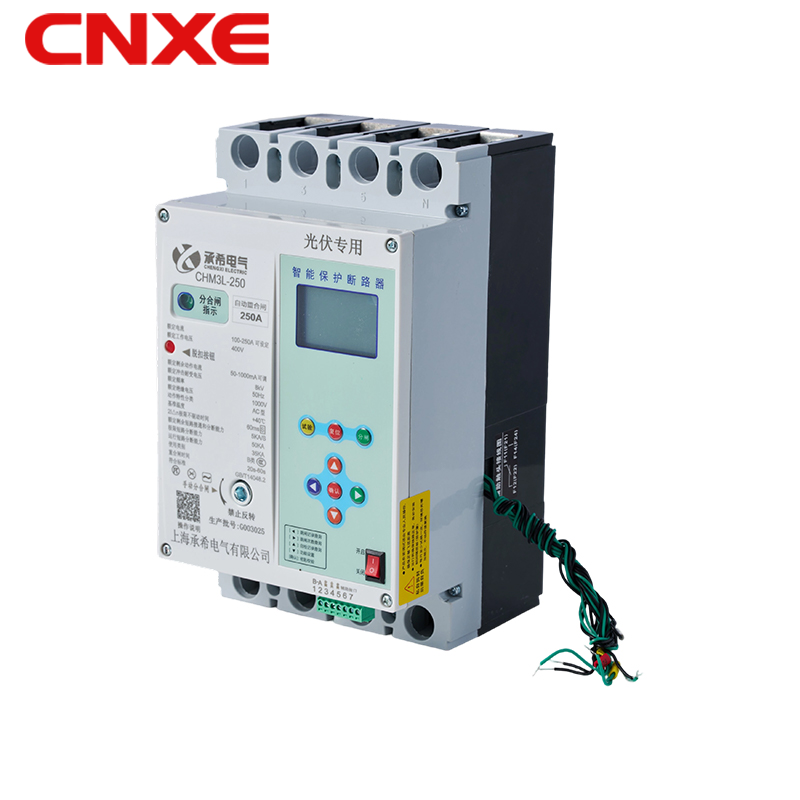

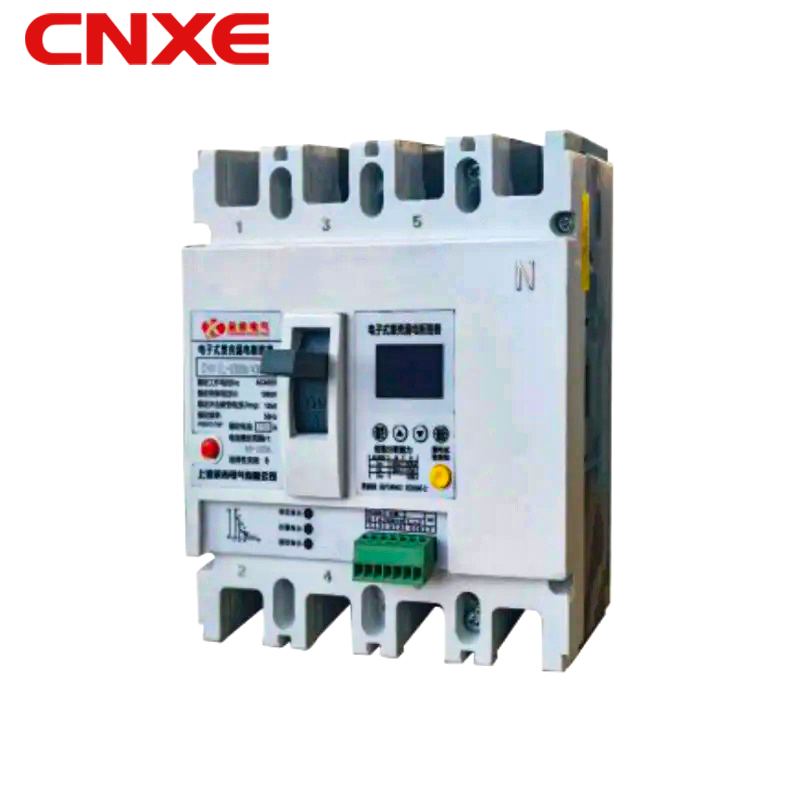

Интеллектуальный автоматический выключатель утечки повторного включения серии CHM3L - это современное устройство электрической защиты, предназначенное для повышения безопасности и надежности энергосистем. Прочный пластиковый корпус обеспечивает долговечность в различных условиях.

Четкий цифровой дисплей на передней панели позволяет пользователям контролировать ток, напряжение и другие параметры в режиме реального времени. Ниже несколько функциональных кнопок, включая красный и зеленый индикаторы, отображают рабочее состояние устройства и информацию о неисправностях соответственно.

Автоматический выключатель также обеспечивает множество функций защиты, включая защиту от перегрузки, защиту от короткого замыкания и защиту от утечек, эффективно предотвращая электрические аварии. Его модульная конструкция упрощает установку и обслуживание, что делает его пригодным для широкого спектра жилых, коммерческих и промышленных применений, обеспечивая комплексную защиту энергосистем.

Интеллектуальный выключатель остаточного тока серии CHM1EL является ключевым устройством электрической защиты в оборудовании распределения электроэнергии. Он обеспечивает защиту от утечек, перегрузки и короткого замыкания, автоматически отключая питание для обеспечения безопасности. Он оснащен интеллектуальным мониторингом, предоставляя информацию о состоянии цепи в режиме реального времени и визуально отображая ее на цифровом дисплее. Подходит для различных применений, включая жилые, коммерческие и промышленные, обеспечивает надежность и безопасность энергосистем.

Характеристики продукта
Соответствующие стандарты
·GB/T14048.1 Общие сведения
·Автоматические выключатели GB/T14048.2
·IEC 60947-1 Общие сведения
·Автоматические выключатели IEC 60947-2

Температура окружающей среды
·Серия может работать непрерывно при нормальных температурах окружающей среды и рабочих температурах от -5°C до 40°C.
·При рабочих температурах выше 40°C (более 60°C для защиты двигателя) следует применить снижение номинальных характеристик или связаться с нами.
·Диапазон температур хранения: от -20°C до 70°C.

Высота
·Нормальная рабочая высота установки не должна превышать 2000 м. Если установка требуется на высоте более 2000 м, необходимо учитывать изменения диэлектрической прочности и падение температуры воздуха. Подробную информацию см. в таблице коэффициентов снижения высоты.

Уровень защиты
Корпус выключателя: IP20
Автоматический выключатель, установленный в распределительном устройстве:
Автоматический выключатель с тумблерной ручкой: IP40
Автоматический выключатель с электрическим рабочим механизмом: IP40

Степень загрязнения
Данный продукт работает в средах со степенью загрязнения 3 (промышленные среды), как определено в IEC 60947-1 и 60664-1.

Влажность
Для нормальной работы требуется:
При температуре окружающего воздуха 40°C относительная влажность не должна превышать 50%. Более высокие условия относительной влажности приемлемы при более низких температурах.
Средняя относительная влажность воздуха в самый дождливый месяц составляет 90%.
Необходимо учитывать, что конденсация на поверхности продукта влияет на его эксплуатационные характеристики.

Надежная индикация контакта с функцией изоляции
· Все автоматические выключатели в литом корпусе этой серии соответствуют требованиям изоляции, определенным в стандарте МЭК 60947-2.
· Положение изоляции соответствует положению O (ВЫКЛ).
· Ручка управления указывает положение «ВЫКЛ» только тогда, когда контакты фактически разомкнуты.
· Вращение рукоятки или электрического рабочего механизма не влияет на надежность системы индикации контактов. После тестирования функция изоляции должна гарантировать:
· Механическая надежность системы индикации контактов
· Отсутствие тока утечки
· Определенная способность выдерживать перенапряжение между входными и выходными клеммами.

Наружные высоковольтные разъединители и вакуумные выключатели напряжением 12 кВ широко используются в системах распределения электроэнергии среднего напряжения, в первую очередь обеспечивая управление, изоляцию и защиту. Они особенно хорошо подходят для подстанций, промышленных и горнодобывающих предприятий, а также для модернизации сельских электросетей.

Преимущества продукта:
Высокие изоляционные характеристики: используются высоковольтные композитные или керамические изоляторы, подходящие для суровых условий на открытом воздухе.
Безопасная изоляция: имеет четко видимый разрыв, обеспечивающий безопасное обслуживание.
Модульная структура: простая установка и простая интеграция с вакуумными выключателями, молниеотводами и другими устройствами.
Несколько режимов работы: поддерживает ручное, электрическое и дистанционное управление для удовлетворения потребностей доступа к интеллектуальной сети.
Низкие эксплуатационные расходы: конструкция вакуумного дугогашения обеспечивает длительный механический срок службы и подходит для частой эксплуатации.

Типичные области применения:
Сегментация распределительных линий в сельской местности; Изоляция линий промышленных потребителей; Граничные выключатели в системах автоматизации городского распределения; Оборудование для защиты входов и выходов малых подстанций.

Сочетая высокую надежность работы с безопасной изоляцией, эта серия наружных высоковольтных разъединителей и вакуумных выключателей напряжением 12 кВ является незаменимым компонентом современных систем распределения электроэнергии, способствуя эффективной, безопасной и интеллектуальной работе электросети.

Данное изделие представляет собой электрическое устройство, а именно автоматический выключатель с цифровым дисплеем. Он имеет модульную конструкцию с несколькими портами подключения, подходящую для различных нужд подключения цепей. Выступающая рабочая ручка спереди облегчает ручное управление и обслуживание.

Функционально этот автоматический выключатель может включать защиту от перегрузки и короткого замыкания, автоматически отключая цепь при возникновении неисправности для защиты цепи и оборудования. Цифровой дисплей может отображать текущее рабочее состояние, напряжение, ток и другие параметры, предоставляя информацию для мониторинга в режиме реального времени.

Кроме того, устройство спроектировано с учетом безопасности и надежности и имеет изолирующий корпус для предотвращения риска поражения электрическим током. Зеленый индикатор внизу указывает на нормальную работу, а красный индикатор указывает на неисправность или требует технического обслуживания.

Этот автоматический выключатель подходит для энергосистем в промышленных и коммерческих условиях, обеспечивая эффективную защиту и управление цепями для обеспечения стабильной работы.

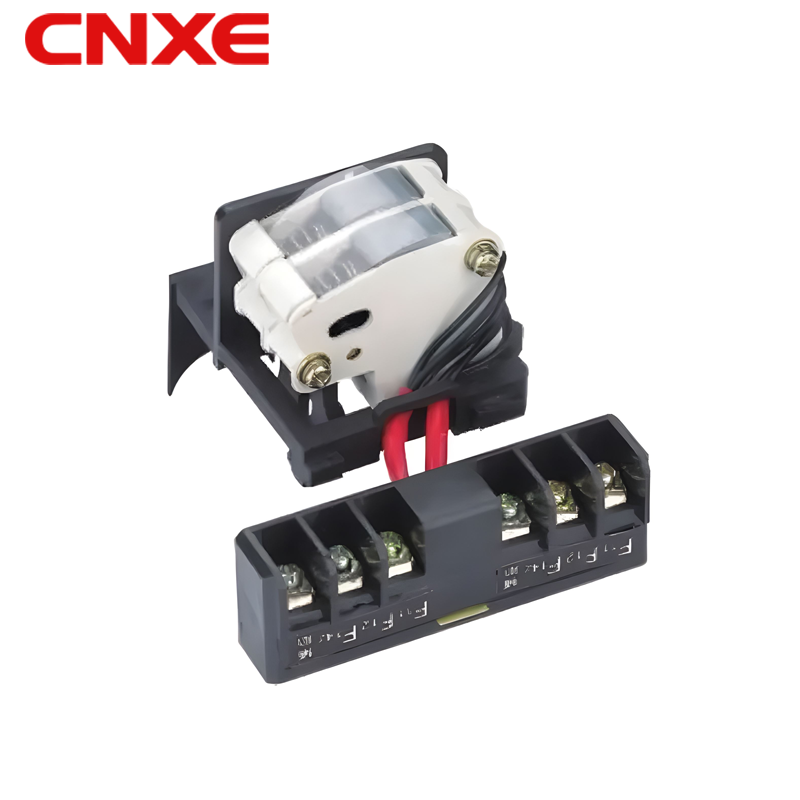

Аксессуары для автоматических выключателей CHM1 в ударопрочном литом корпусе включают два типа компонентов:

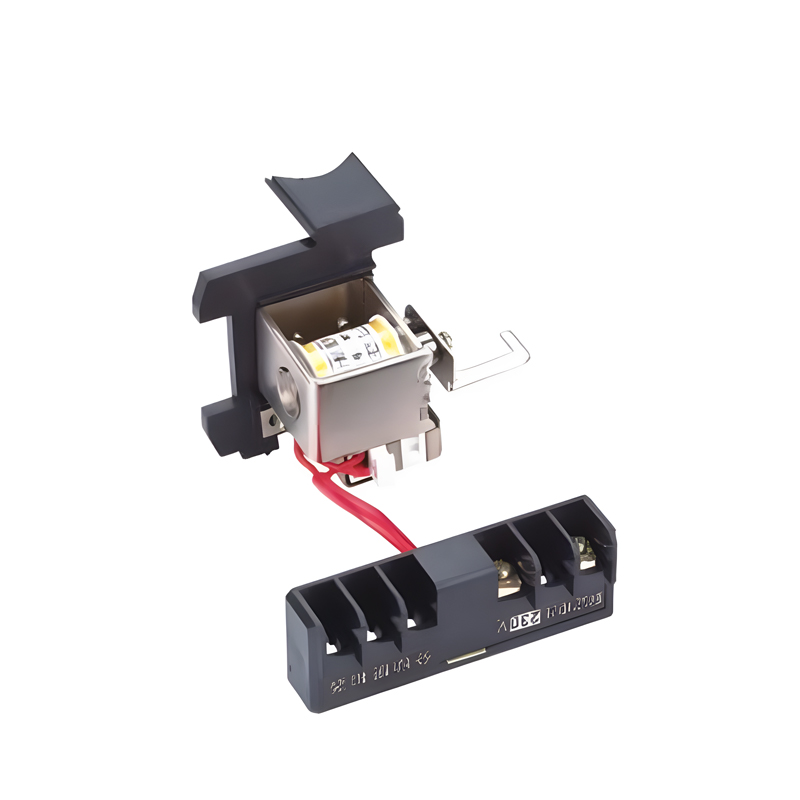

1. Шунтирование (63 фута):
- Этот компонент используется для дистанционного отключения автоматического выключателя при необходимости, как правило, для аварийного отключения питания или дистанционного управления.
- Корпус изготовлен из ударопрочного пластика, что обеспечивает долговечность и безопасность в различных условиях.
- Подходит для автоматических выключателей серий CM1 и TM30 (NF30).

2. Вспомогательный контакт (400(H)FC):
- Этот компонент обеспечивает дополнительные контактные соединения, как правило, для цепей сигнализации или управления.
- Корпус из ударопрочного пластика повышает долговечность и надежность изделия.
- Подходит для автоматических выключателей серий CM1 и TM30 (NF30).

Оба аксессуара предназначены для повышения функциональности и гибкости автоматических выключателей и подходят для различных промышленных и коммерческих применений.

Аксессуары для электронных автоматических выключателей CHM1LE/CHM1E в литом корпусе включают в себя несколько различных типов электромагнитных клапанов. Каждый продукт имеет свою специфическую функцию и применение:

1. Серия CML: эта серия электромагнитных клапанов подходит для дозирования и смешивания. Он оснащен портом NPT диаметром 1/8 дюйма для точного управления жидкостью.

2. Серия CDM: эта серия оснащена электрическими приводами, подходящими для приложений, требующих электрического управления, обеспечивающими дистанционное управление и автоматизированное управление.

3. Серия CD: В этой серии представлены электрические приводы, предназначенные для более широкого спектра применений и обеспечивающие надежное решение для электрического управления.

4. Серия ЖК-дисплеев: эта серия оснащена электрическими приводами, которые могут быть оснащены жидкокристаллическим дисплеем (ЖК-дисплеем) для более интуитивного интерфейса оператора и мониторинга состояния.

Эти продукты подходят для промышленной автоматизации, управления жидкостями и других областей, удовлетворяя разнообразные потребности в управлении.

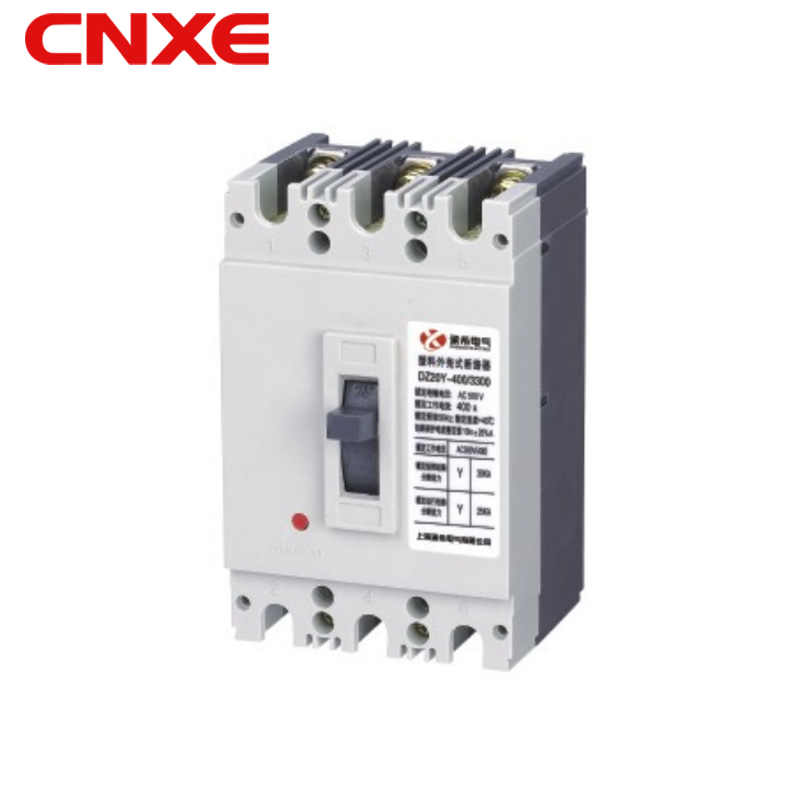

Автоматический выключатель в литом корпусе серии DZ20 представляет собой электрическое защитное устройство, в основном используемое для защиты от перегрузки и короткого замыкания. Ниже приводится обзор этого продукта

Характеристики материала:
- Корпус изготовлен из ударопрочных, высокоогнестойких материалов, обеспечивающих устойчивость конструкции и безопасность в любых условиях.
- Этот материал не только противостоит физическому удару, но и замедляет распространение огня в случае пожара, повышая защитные характеристики устройства.

Функциональные особенности:
- Оснащен защитой от перегрузки и короткого замыкания, быстро отключает питание в случае перегрузки или короткого замыкания, защищая цепи и оборудование от повреждений.
- Механизм ручного управления позволяет пользователям при необходимости вручную управлять положениями открытия и закрытия автоматического выключателя.

Варианты монтажа:
- Совместимость с различными вариантами монтажа, включая фиксированный монтаж и монтаж на DIN-рейку, что позволяет пользователям выбирать подходящий метод монтажа в зависимости от своих потребностей.
- Такая гибкость делает автоматические выключатели серии DZ20 подходящими для широкого спектра электрических систем управления и систем распределения электроэнергии.

Приложения:
- Широко используется в системах распределения электроэнергии в промышленных, коммерческих и жилых зданиях, защищая электрооборудование, такое как двигатели и трансформаторы.
- Также подходит для применений, требующих частой эксплуатации и обслуживания, таких как заводские производственные линии и коммерческие комплексы.

Безопасность:
- Разработаны с учетом действующих стандартов электробезопасности, обеспечивая надежную защиту в различных условиях эксплуатации.
- Строгий контроль качества и испытания гарантируют долговечность и надежность продукции.

Автоматические выключатели серии DZ20 в литом корпусе благодаря своим превосходным защитным характеристикам, гибким вариантам установки и надежным функциям защиты стали важным оборудованием в области электрозащиты.

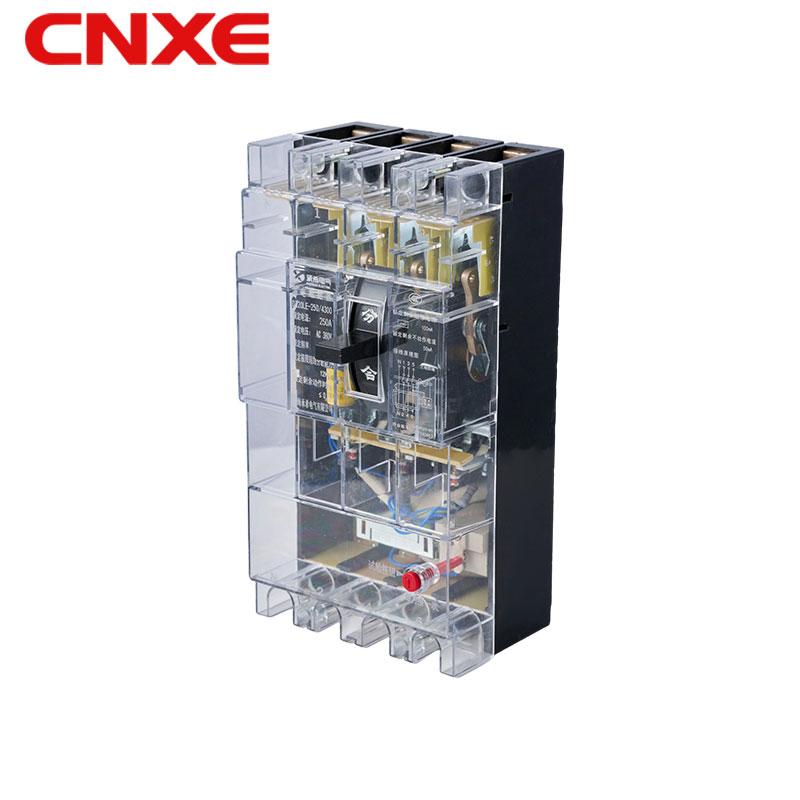

Компактный и безопасный автоматический выключатель в литом корпусе серии DZ20LE имеет прозрачный корпус для компактных, но мощных электрических распределительных устройств. Особенности:

1. Прозрачный корпус: обеспечивает удобный обзор внутренних компонентов для обслуживания и поиска неисправностей.
2. Модульная конструкция: оптимизированное расположение внутренних компонентов облегчает установку и замену.
3. Высокая степень защиты: корпус защищает от проникновения пыли и воды, что делает его пригодным для использования в суровых условиях.
4. Универсальность: подходит для различных областей применения в электроуправлении, таких как промышленная автоматика и распределение электроэнергии.
5. Безопасность: внутренние компоненты соответствуют стандартам безопасности, обеспечивая безопасность оператора.

Он имеет широкий спектр применения, включая, помимо прочего, производство, строительство и управление энергетикой, удовлетворяя потребности в электроуправлении в различных отраслях промышленности.

Описание продукта:
1. Возможности основной защиты
Защита от перегрузки: оснащен встроенной термомагнитной системой отключения, которая точно определяет ток перегрузки в цепи. Когда ток продолжает превышать номинальное значение, термоэлемент медленно нагревается и срабатывает отключение, что позволяет избежать длительного перегрева и старения цепи;
Защита от короткого замыкания: модуль электромагнитного отключения реагирует за миллисекунды (≤ 0,1 с), мгновенно отключается, когда ток короткого замыкания достигает порогового значения, блокирует распространение дуги и предотвращает серьезные аварии, такие как возгорание распределительной коробки и взрыв оборудования;
Дополнительная расширенная защита: некоторые модели поддерживают защиту от пониженного напряжения, повышенного напряжения и замыкания на землю, что подходит для прецизионного оборудования с высокими требованиями к качеству электропитания (например, ПЛК, преобразователь частоты).
2. Прочность промышленного класса.
Контактная система: использование контактов из серебряного сплава, износостойких и дугостойких, с частотой размыкания более 10000 раз и длительной высокочастотной работой без сбоев;
Материал корпуса: огнестойкий инженерный пластик, ударопрочный, устойчивый к высоким температурам (способен выдерживать кратковременные высокие температуры до 120 ℃), подходит для сложных условий, таких как заводские цеха и распределительные коробки на открытом воздухе;
Герметичная конструкция: уровень защиты IP30, защита от пыли и брызг, предотвращает попадание пыли и водяного пара внутрь и возникновение коротких замыканий.

Пользовательское значение
Снижение затрат: предотвращение перегорания оборудования и остановок производственной линии, вызванных короткими замыканиями/перегрузками, а также снижение потерь на техническое обслуживание и останов;
Не беспокойтесь: долговечность промышленного класса, множественная защита, отсутствие необходимости частого обслуживания, длительная стабильная работа;
Соответствие: Соответствует национальным стандартам, таким как GB/T 14048.2, и требованиям спецификаций распределения электроэнергии для обеспечения промышленной безопасности.

Рекомендации по установке и обслуживанию
Перед установкой убедитесь, что напряжение/ток цепи соответствует параметрам автоматического выключателя, а трехфазная проводка должна соответствовать последовательности фаз;
Модель выдвижного типа должна обеспечивать тесный контакт выдвижного ящика со шкафом во избежание виртуального соединения и выделения тепла;
Раз в полгода проверяйте контакты и клеммы проводки, очищайте их от пыли и избегайте чрезмерного сопротивления контактов;
После разрыва короткого замыкания следует проверить состояние контакта и при наличии эрозии своевременно заменить его.
